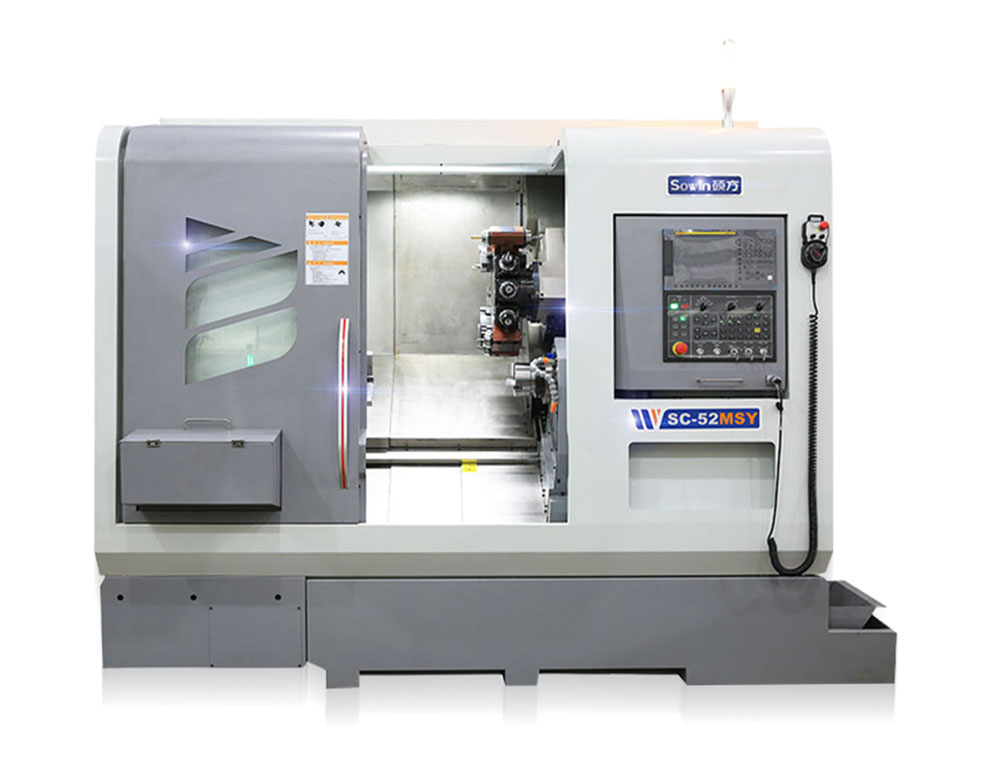

数控精密车削中心SC-52MSY
高刚性、低振动的HT300整体床身;

产品描述
高刚性、低振动的HT300整体床身;
所有移动轴均采用高刚性的滚柱型导轨;

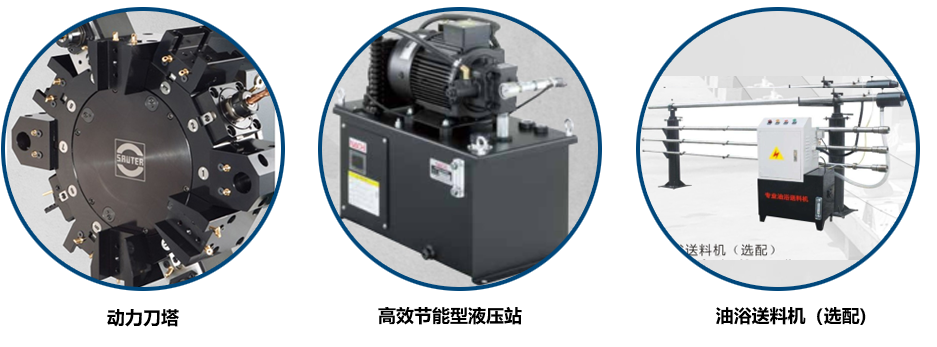

12工位德国肖特刀塔
NACHI液压站
FANUC控制系统

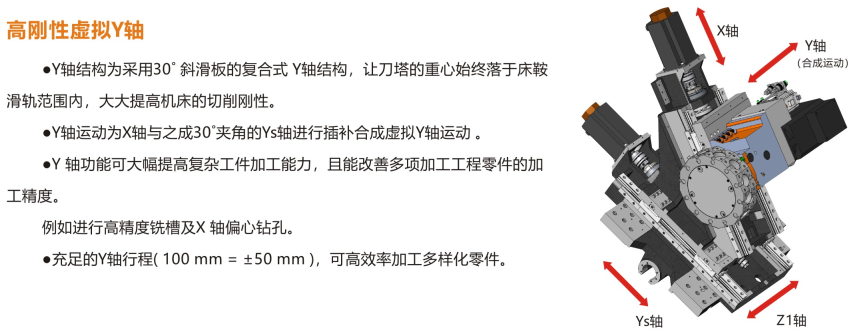

30度虚拟Y轴控制;
外观
型号 | SC-52MSY |
控制系统 | FANUC 0i-TF |
加工范围 | |
最大车削直径(mm) | φ390 |
最大加工长度(mm) | 500 |
快速进给速度(m/min) | 24(X轴/Z2轴),30(Z1轴),12(Y轴) |
最大行程 | |
X轴(mm) | 230(半径) |
Y轴(mm) | ±50(半径) |
Z1轴(mm) | 540 |
Z2轴(mm) | 520 |
主轴 | |
主轴端面形式 | ANSI A2-6 |
拉杆通孔径(mm) | φ52 |
配用卡盘 | 8" |
主轴电机功率(Kw) | 7.5 |
主轴转速(rpm/min) | Max4200 |
C轴分辨率 | 0.001° |
副主轴 | |
副主轴端面形式 | ANSI A2-4 |
拉杆通孔径(mm) | φ33 |
配用卡盘 | 5" |
副主轴电机功率(Kw) | 5.5 |
主轴转速(rpm/min) | Max6000 |
C轴分辨率 | 0.001° |
刀塔 | |
中心高(mm) | 100 |
刀盘对边宽度(mm) | 330 |
工位数 | 12 |
车刀座刀具规格(mm) | □25 |
镗刀座刀具规格(mm) | Φ32/Φ25 |
动力刀具规格 | ER25 |
动力刀具电机功率(Kw) | 3.7 |
动力刀具转速(rpm/min) | Max6000 |
定位精度 | |
X/Y/Z1/Z2轴定位精度(mm) | 0.005 |
X/Y/Z1/Z2轴重复定位精度(mm) | 0.005 |
主轴旋转跳动精度(mm) | 0.003 |
主轴/副主轴抱闸方式 | 液压抱闸 |
床身倾斜度° | 30°(整体铸件床身) |
切削油泵功率(Kw) | 0.8 |
刀塔切削油泵功率(Kw) | 0.45 |
切削油箱容积(L) | 200 |
净重(Kg) | 5000 |
外形尺寸(长mm×宽mm×高mm) | 3000×2080×2220 |
-
高效的自主研发团队
硕方拥有一支高水平的研发团队,在国内率先研发出走心机用电主轴系列,并取得多项发明及专利,从而打破国外垄断,并逐步取代进口的同类产品
-
先进的加工设备
“工欲善其事,必先利其器”。硕方拥有精密的智能化加工母机,确保产品的零部件具备高精度。分别是:三菱五面体加工中心、大隈卧式加工中心、大隈立式加工中心、哈斯立式加工中心、建德平面磨床等先进的加工母机
-
严谨的制造过程
为保证产品装配过程的质量,硕方实行标准化的制造,将产品过程检验纳入工序过程。
为保证产品装配及加工精度的稳定性、一致性,我司所有生产、装配车间均为恒温恒湿环境。 -
卓越的生产工艺
为确保每一台硕方机床达到最高精度标准、稳定性以及精度保持性,从床身结构件铸造、铸件热时效处理、零部件高精密加工、关键部位高频淬火,到装配前关键零件高清洁度清洗,精密组件无尘装配,均采用先进的生产工艺,以使机床呈现卓越的性能表现。
-
高精密检测仪器
硕方制定并严苛执行质量管控标准,45个检测项目,632个品质管控要点,48小时高速全行程载荷加工测试。采用全球顶级精密检测设备,确保机床所有细节的精准控制
-
