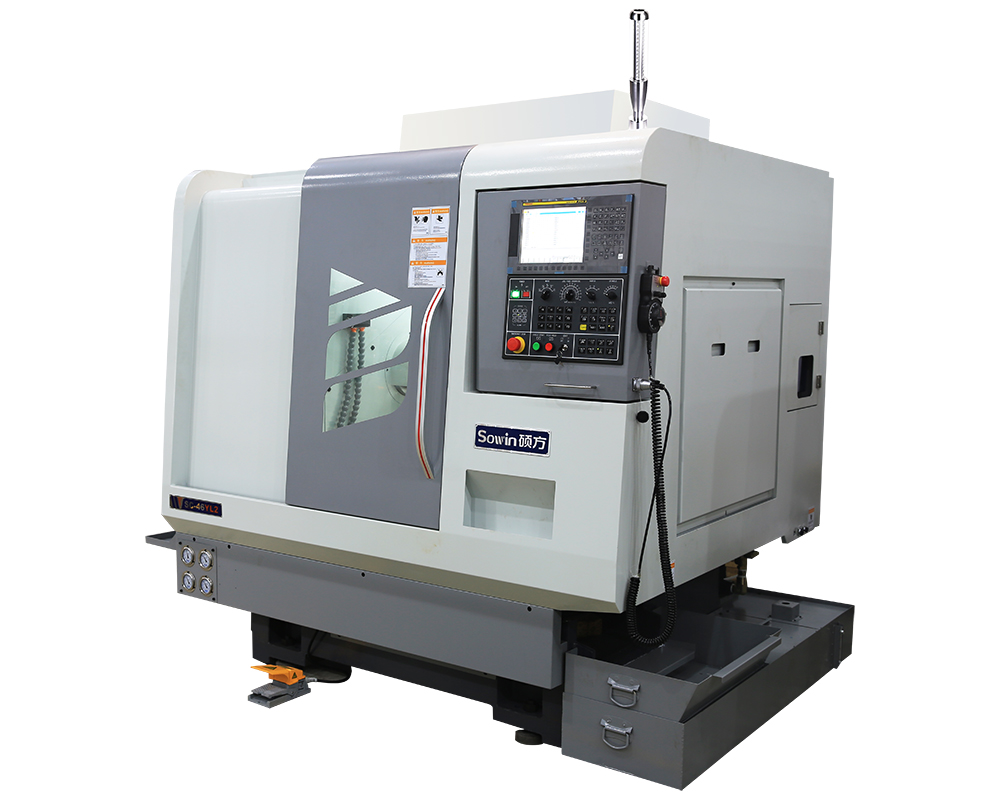

数控排刀机SC-46P

X轴超大行程700mm,台湾普森主轴前三后二角接触轴承重负荷设计,加工空间大,切削能力强,性价比高

产品描述

系统:FANUC/新代/三菱

产品特点: X轴超大行程700mm,台湾普森主轴前三后二角接触轴承重负荷设计,加工空间大,切削能力强,性价比高。

应用领域:汽车配件、量具检具、阀类零件、卫浴配件、农机配件、光学镜头等

咨询热线:0512-36825901

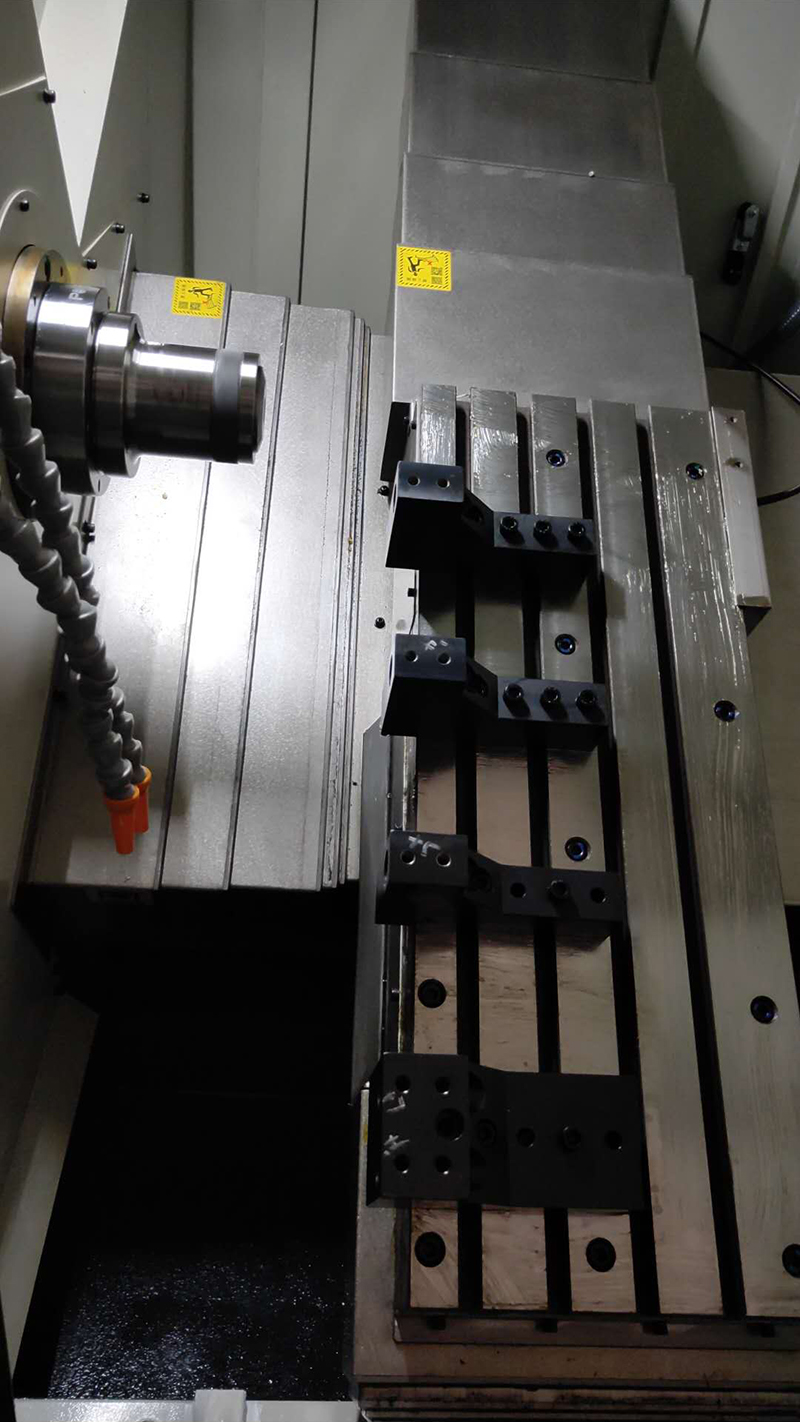

刀具布局

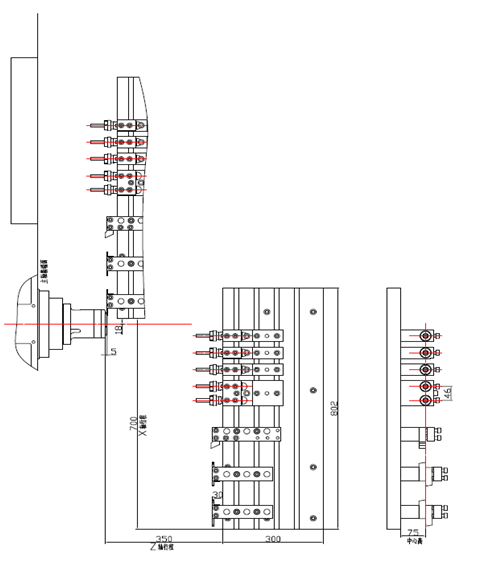

行程干涉图



型号 SC-46P
控制系统 新代/三菱/FANUC
机床额定功率(Kw) 13
主轴
主轴端面形式 ANSI A2-5
主轴通孔(mm) φ46
主轴功率(Kw) 5.5(选配7.5)
主轴转速(rpm/min) Max6000
主轴中心到工作台面距离(mm) 75
加工范围
主轴最大回转直径(mm) φ400
最大车削直径(mm) φ195
快速进给速度(m/min) 24(X,Y,Z轴)
进给电机功率(Kw) 1.8(X轴),1.8(Z轴),1.2(Y轴)
动力头功率(Kw) -
最大行程
X轴(mm) 1400(直径)
Y轴(mm) -
Z轴(mm) 350
定位精度
X/Y/Z轴定位精度(mm) 0.005
X/Y/Z轴重复定位精度(mm) 0.005
主轴旋转跳动精度(mm) 0.003
主轴抱闸方式 液压抱闸
床身倾斜度° 30°(整体铸件床身)
最大刀具安装数量 -
刀具系统
排刀式车刀 3-□20
排刀式镗刀座 3-φ25
接料器 选配
传送带 选配
切削油泵功率(Kw) 0.4
切削油箱容积(L) 105
净重(Kg) 3200
外形尺寸(长mm×宽mm×高mm) 2400×1900×2085
硕方精密机械优势
  • 高效的自主研发团队

    硕方拥有一支高水平的研发团队,在国内率先研发出走心机用电主轴系列,并取得多项发明及专利,从而打破国外垄断,并逐步取代进口的同类产品

  • 先进的加工设备

    “工欲善其事,必先利其器”。硕方拥有精密的智能化加工母机,确保产品的零部件具备高精度。分别是:三菱五面体加工中心、大隈卧式加工中心、大隈立式加工中心、哈斯立式加工中心、建德平面磨床等先进的加工母机

  • 严谨的制造过程

    为保证产品装配过程的质量,硕方实行标准化的制造,将产品过程检验纳入工序过程。
    为保证产品装配及加工精度的稳定性、一致性,我司所有生产、装配车间均为恒温恒湿环境。

  • 卓越的生产工艺

    为确保每一台硕方机床达到最高精度标准、稳定性以及精度保持性,从床身结构件铸造、铸件热时效处理、零部件高精密加工、关键部位高频淬火,到装配前关键零件高清洁度清洗,精密组件无尘装配,均采用先进的生产工艺,以使机床呈现卓越的性能表现。

  • 高精密检测仪器

    硕方制定并严苛执行质量管控标准,45个检测项目,632个品质管控要点,48小时高速全行程载荷加工测试。采用全球顶级精密检测设备,确保机床所有细节的精准控制

  • 全面的服务体系

    秉承“一切为了客户”的经营理念,售后服务部始终贯彻快速响应、及时处理、彻底解决的服务宗旨!
