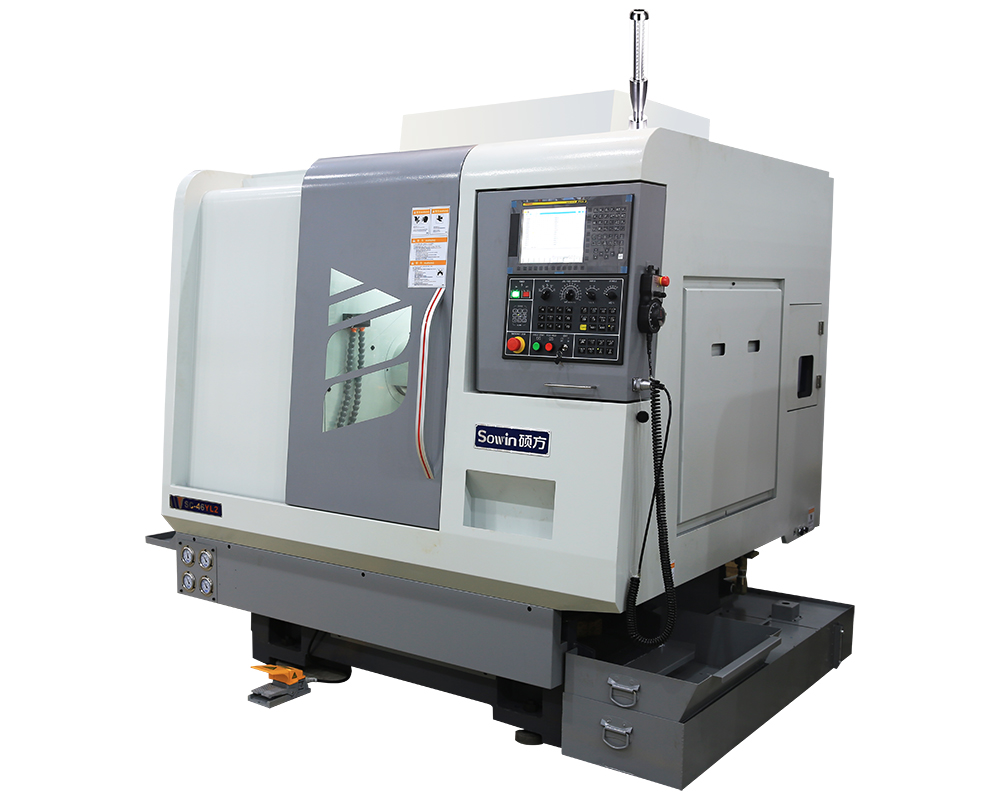

排刀机SC-46P
排刀机SC-46P
加工直径:棒料φ45mm/盘类400mm

产品描述
●整体式高品质铸铁床身,30°斜床身结构设计,低重心,且床身结构经过有限元分析,采用加强筋结构,使整机具备高刚性和优良的抗震性能。
●导轨采用高性能滚柱导轨,超重负荷加长型滑块,使之具备高精度、快速移动、低磨耗等优异特性。
●丝杠采用高精度C3研磨级滚珠丝杠,重载型双螺母,丝杠做固定预拉伸,保证出色的刚性、机床精度和热稳定性。
●主轴采用高精度P4级角接触球轴承,前三后二的重负荷设计组合,有效确保刚性和精度。
●刀塔采用伺服马达驱动,可就近换刀,换刀速度快。刀塔锁紧为油压锁定,锁紧力強,刀塔稳定性高,实现刀塔高刚性及高精度特点
应用领域:5G/智能家电/电动工具/渔具/消费电子/医疗器械/新能源汽车/国防军工等行业。
咨询热线:0512-36825901
结构配置(功能扩展):
型号 | SC-46P |
控制系统 | 新代/三菱/FANUC |
机床额定功率(Kw) | 10 |
主轴 | |
主轴端面形式 | ANSI A2-5 |
主轴通孔(mm) | φ56 |
主轴功率(Kw) | 5.5(连续) |
主轴转速(rpm/min) | Max6000 |
主轴中心到工作台面距离(mm) | 75 |
加工范围 | |
主轴最大回转直径(mm) | φ450 |
最大加工直径(mm) | φ400(盘类) |
快速进给速度(m/min) | 24(X,Y,Z轴) |
进给电机功率(Kw) | 2.2(X轴),2.2(Z轴) |
动力头功率(Kw) | - |
最大行程 | |
X轴(mm) | 1100(直径) |
Y轴(mm) | - |
Z轴(mm) | 350 |
定位精度 | |
X/Y/Z轴定位精度(mm) | 0.005 |
X/Y/Z轴重复定位精度(mm) | 0.003 |
主轴旋转跳动精度(mm) | 0.003 |
主轴抱闸方式 | 液压抱闸 |
刀具系统 | |
伺服刀塔 | - |

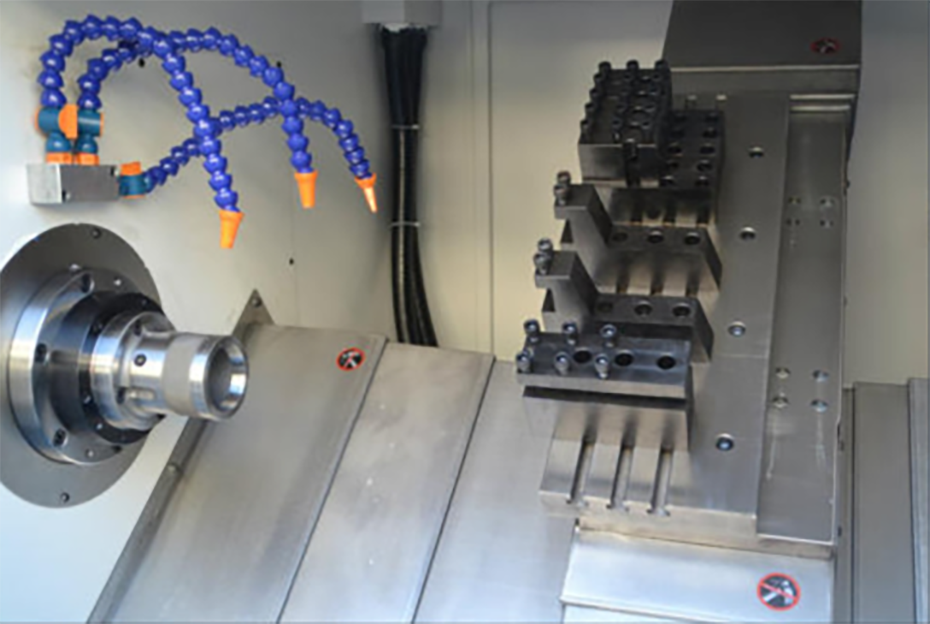

单孔镗刀座规格(数量) | 1*φ25(3pcs) |
双孔镗刀座规格(数量) | 2*φ25(1pcs) |
单刀车刀座规格(数量) | 1*□20(1pcs) |
双刀车刀座规格(数量) | 2*□20(2pcs) |
刀具安装数量 | 10 |
重量(Kg) | 3000 |
外形尺寸(长mm×宽mm×高mm) | 2370*1850*2120 |
标配配置 | 选配装置 |
三菱系统(选配新代/发那科) | 排屑机 |
三菱X/Y/Z轴驱动和电机 | 油雾收集器 |

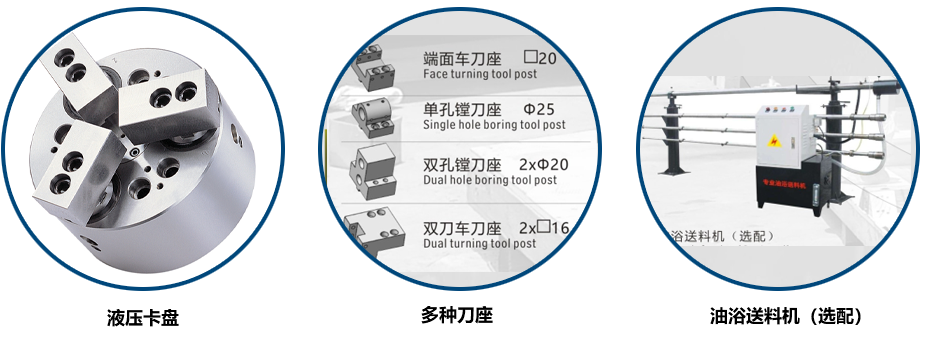

伺服刀塔 | 液压卡盘 |
上银/银泰 滚珠导轨/滚珠丝杆 | 油浴式送料机/油膜式送料机 |
液压站 | 桁架式机械手/关节机器人 |
主轴液压抱闸装置 | 接料器+工件传送带 |
回转油缸 | |
润滑系统 | |
三色警示灯 | |
LED工作照明灯 | |
油箱 | |
变压器 | |
工具箱 |
-
