SC-46YD
超长X轴行程、双碟片液压刹车、加工空间大、切削能力强、性价比高

产品描述
产品特点:超长X轴行程、双碟片液压刹车、加工空间大、切削能力强、性价比高。
应用领域:汽车配件、航空接插件、量具检具、阀类零件、卫浴配件、农机配件、光学镜头、连接器、电子烟等。

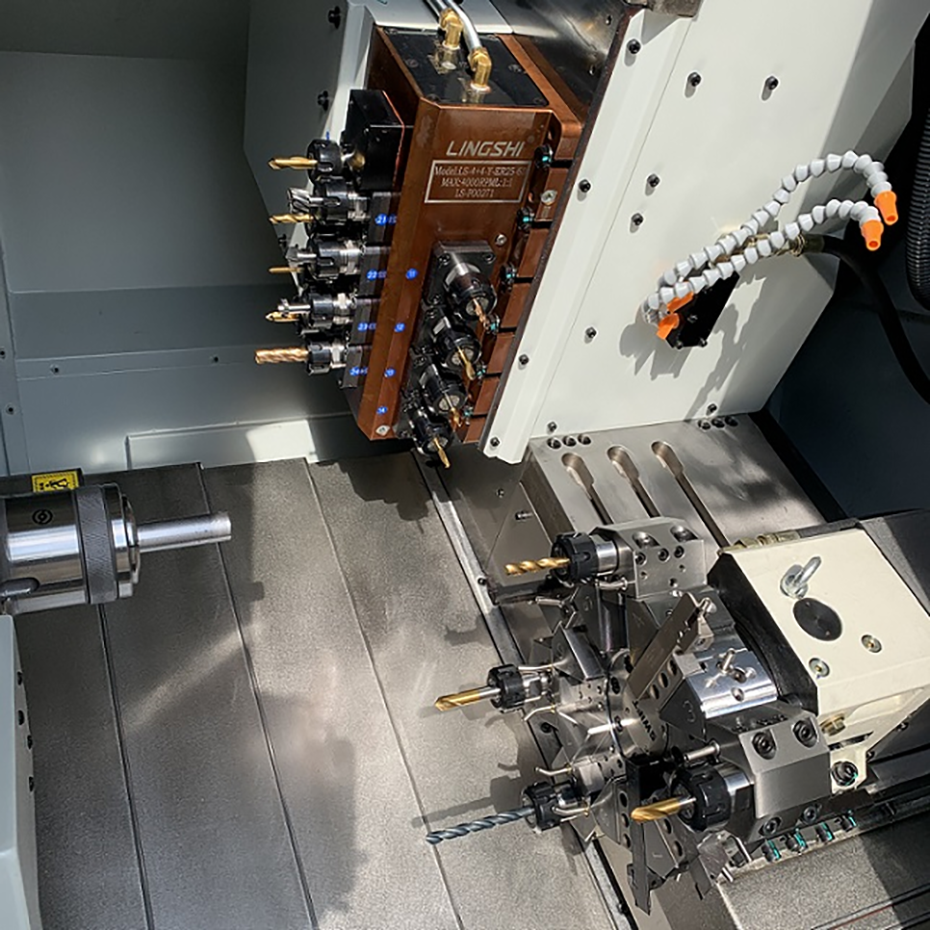

刀具布局
型号 | SC-46YD |
控制系统 | 新代/三菱/FANUC |
机床额定功率(Kw) | 15 |
主轴 | |
主轴端面形式 | ANSI A2-5 |
主轴通孔(mm) | φ46 |
主轴功率(Kw) | 5.5(选配7.5) |
主轴转速(rpm/min) | Max6000 |
主轴中心到工作台面距离(mm) | 75 |
加工范围 | |
主轴最大回转直径(mm) | φ400 |
最大车削直径(mm) | φ195 |
快速进给速度(m/min) | 24(X,Y,Z轴) |
进给电机功率(Kw) | 1.8(X轴),1.8(Z轴),1.2(Y轴) |
动力头功率(Kw) | 1.8 |
最大行程 | |
X轴(mm) | 1400(直径) |
Y轴(mm) | 210 |
Z轴(mm) | 350 |
定位精度 | |
X/Y/Z轴定位精度(mm) | 0.005 |
X/Y/Z轴重复定位精度(mm) | 0.005 |
主轴旋转跳动精度(mm) | 0.003 |
主轴抱闸方式 | 液压抱闸 |
床身倾斜度° | 30°(整体铸件床身) |
最大刀具安装数量(把) | 21 |

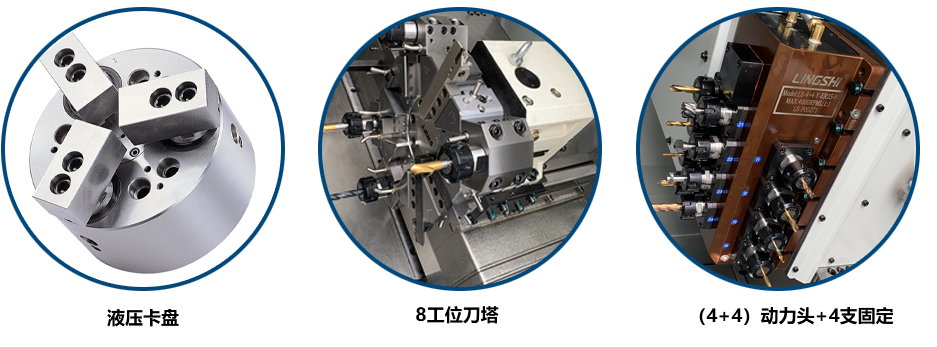

刀具系统 | |
动力头 | 8*ER20+4*□12 |
动力头转速(rpm/min) | 3600 |
刀塔 | 伺服_八工位_□20-φ25 |
排刀式车刀 | - |
排刀式镗刀座 | 1*φ25 |
动力头循环油冷 | 标配 |
接料器 | 标配 |
传送带 | 标配 |
切削油泵功率(Kw) | 0.4 |
切削油箱容积(L) | 105 |
净重(Kg) | 3500 |
外形尺寸(长mm×宽mm×高mm) | 2400×1900×2085 |
-
