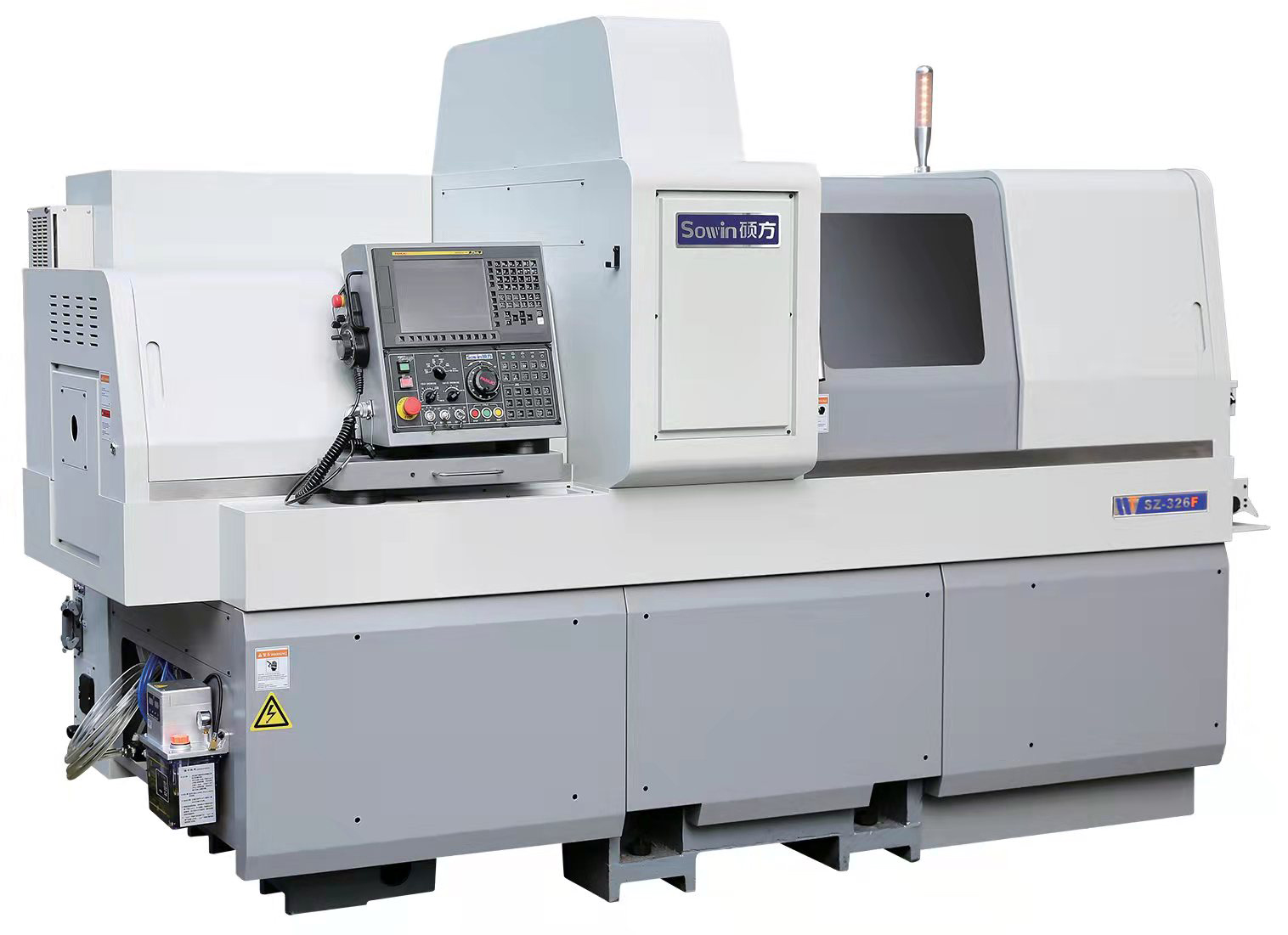

SZ-326F
加工直径：φ8-φ32
产品描述
●全新一体式的床身，借助有限元分析（FEA）进行优化设计，在满足高刚性、高精密加工 的同时，在吸收振动、减少共振方面效果明显

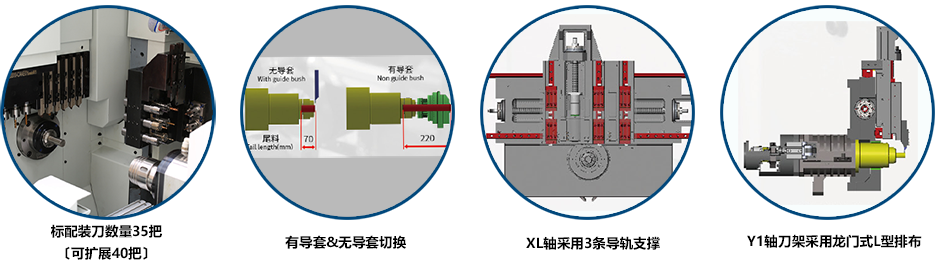

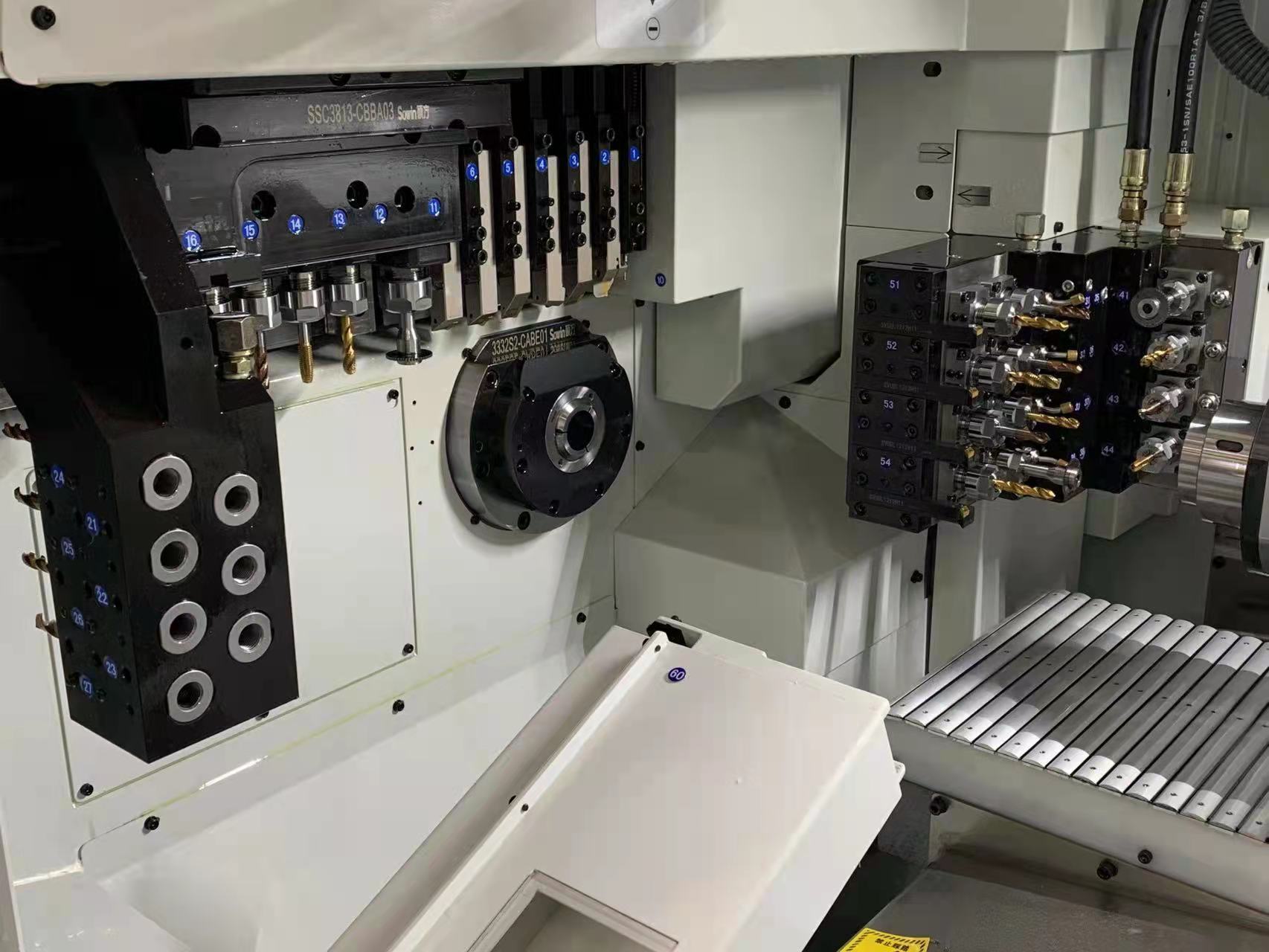

●标配装刀数量35把，〔可扩展40把〕，刀具丰富，适合复杂零件的加工；
●可选择机械导套或者电导套结构模式,实现高速、高精度加工；
●侧铣动力采用中惯量伺服电机，扭力大刀具采用油冷模式，提高动力头寿命；

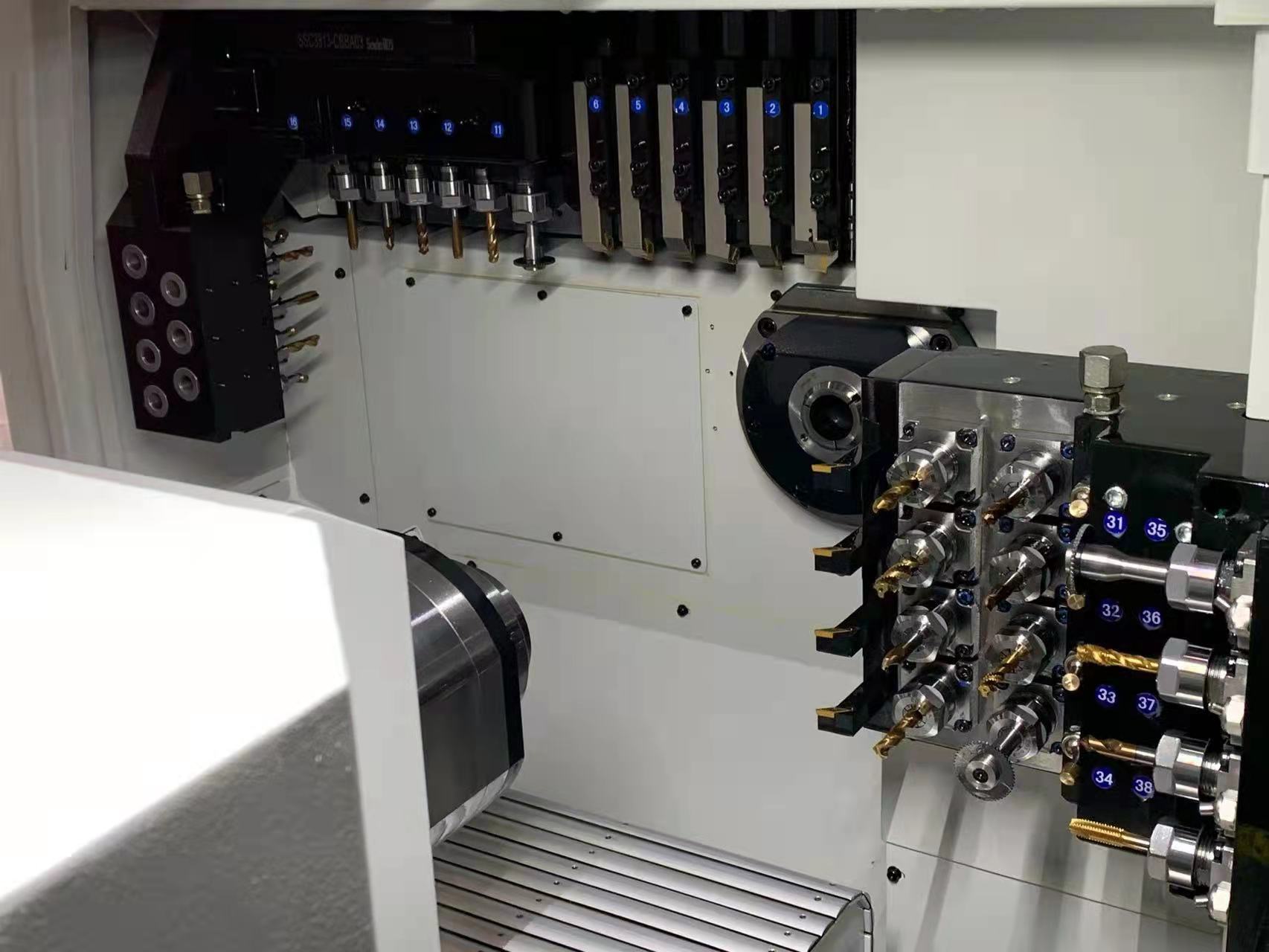

●背轴刀台刀具具备：车削、侧面铣削、正面偏心加工、镗孔加工，完全实现主背轴同时加工能力，高效生产；
●进给轴采用30型滚柱导轨及选用加长滑块和32型双螺母丝杆，支撑刚性强，丝杆寿命更长；
●有导套与无导套灵活切换,可实现一机两用；
应用领域：5G/智能家电/电动工具/渔具/消费电子/医疗器械/新能源汽车/国防军工等行业。
咨询热线：0512-36825901
技术参数介绍
| 型号 Model | SZ-326F 6轴，双主轴走心机 6 axis, dual spindle | SZ-386F 6轴，双主轴走心机 6 axis, dual spindle | |||

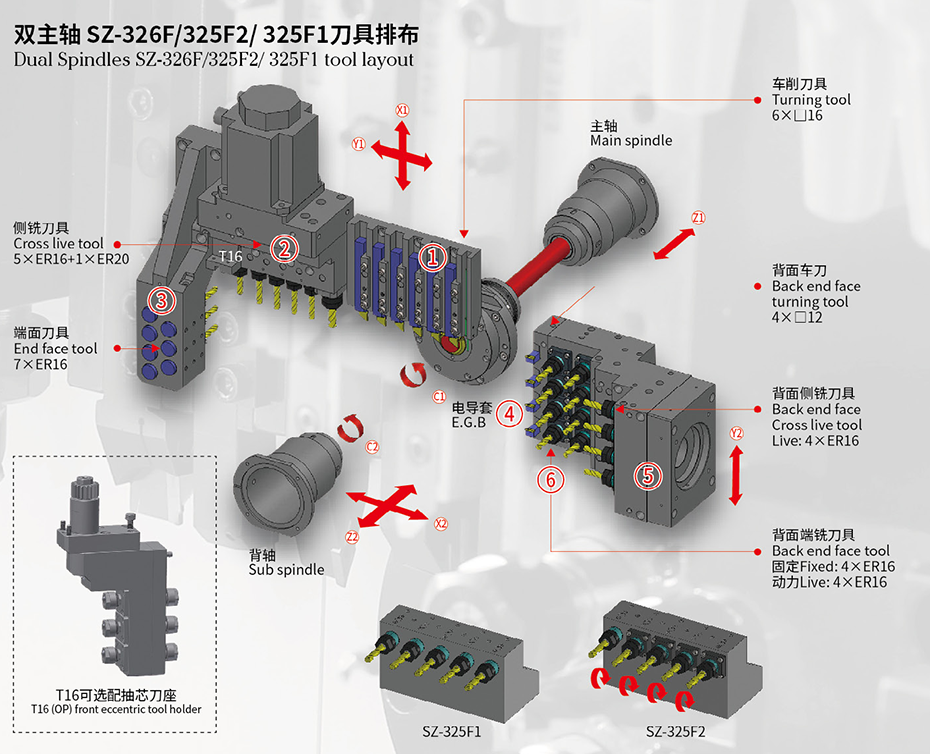

刀具排布简图 Cutting-tool layout sketch |  |  | |||
| NC装置 NC device | 三菱 Mitsubbishi M80 | 三菱 Mitsubbishi M80 | |||
| 电源 Power source | 200AVC | 200AVC | |||
| 机床额定功率 Lathe rated power | Kw | 20 | 20 | ||
| 加工范围 Machining range | 最大加工直径 Machining range dia. | mm | ∅ 32 | ∅ 38 | |
主轴最大夹持直径 Main spindle max clamping dia. | mm | ∅ 32 | ∅ 38 | ||
最大一次送料长度 Max feed length (once) | mm | 320 | 320 | ||
| 主/背轴 Main/sub spindle | 主轴功率 Main spindle power | Kw | 5.5/7.5 | 5.5/7.5 | |
| 背轴功率 Sub spindle power | Kw | 3.7/5.5 | 3.7/5.5 | ||
| 主轴最大通孔直径 Main spindle max through hole dia. | mm | ∅ 39 | ∅ 39 | ||
| C轴分度 C axis resolution | ° | 0.001 | 0.001 | ||
| 主/背轴转速 Main/sub spindle rev speed | rpm | 6000 | 5000 | ||
| 背轴最大夹持直径 Sub spindle max clamping dia. | mm | ∅ 32 | ∅ 38 | ||
| 背轴最大通孔直径 Sub spindle max through hole dia. | mm | ∅ 39 | ∅ 39 | ||
| 主轴最大钻孔深度 Main spindle max drilling depth | mm | 60 | 60 | ||
| 主轴最大行程 Main spindle max travel | 有导套 With guide bush | mm | 320 | 320 | |
| 无导套 Non guide bush | mm | 80 | 80 | ||
| 最大刀具安装数量 Max tool installed qty. | pcs | 35 | 35 | ||
| 主轴刀具 Main spindle tool | |||||
| ①车削刀具 OD Turning tool | 数量×型号 Qty.×Model | 6X¨16 | 4X□16+1X□20 | ||
| ②侧铣刀具 Cross live tool | 数量×型号 Qty.×Model | 5XER16+1XER20 | 5XER16+1XER20 | ||
| 钻孔直径 Drilling dia. | mm | ∅ 10 | ∅ 10 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | M8 | M8 | |||
| 动力头转速 Live tool rev speed | rpm | Max 4500 | Max 4500 | ||
| 动力头功率 Live tool power | Kw | 1.5 | 1.5 | ||
| ③端面固定刀具 End face fixed tool | 数量×型号 Qty.×Model | 7XER16 | 7XER16 | ||
| 钻孔直径 Drilling dia. | mm | ∅ 10 | ∅ 10 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | M8 | M8 | |||
| 背轴刀具 Sub spindle tool | |||||
| ⑥端面固定 End face fixed | 数量×型号 Qty.×Model | 4×ER16 | 4×ER16 | ||
| 钻孔直径 Drilling dia. | mm | Max φ10 | Max φ10 | ||
螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
| 动力刀具 Live tool | ⑥端面动力 End face live tool | 数量×型号 Qty.×Model | 4×ER16 | 4×ER16 | |
| 钻孔直径 Drilling dia. | mm | Max φ10 | Max φ10 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
动力头转速 Live tool rev speed | rpm | Max 4500 | Max 4500 | ||
| 动力头功率 Live tool power | Kw | 1.5 | 1.5 | ||
| ⑤侧铣刀具 Cross live tool | 数量×型号 Qty.×Model | 4×ER16 | 4×ER16 | ||
| 钻孔直径 Drilling dia. | mm | Max φ10 | Max φ10 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
| ④车刀 OD Turning tool | 4X¨12 | 4X¨12 | |||
| 电导套 Electronic rotary guide bush | Kw | 1 | 1 | ||
| 快速进给速度 Rapid feed speed | m/min | 24(Z1/Z2/X1/X2/Y1/Y2) | 24(Z1/Z2/X1/X2/Y1/Y2) | ||
| 进给电机功率 Feed motor power | Kw | 1.5(Z1/Z2/X1/X2/Y1/Y2) | 1.5(Z1/Z2/X1/X2/Y1/Y2) | ||
| 切削油泵功率 Cutting oil pump power | Kw | 0.4 | 0.4 | ||
| 主/背轴冷却油泵功率 Main/sub spindle cooling oil pump power | Kw | 1.2 | 1.2 | ||
| 润滑油泵功率 Lubricating oil pump power | Kw | 0.015 | 0.015 | ||
| 接料盒最大接料长度 Max collecting length of workpieces collect box | mm | 100 | 100 | ||
主轴高度（主/背轴距离床身最底部） Main/sub spindle center to the bottom of lathe body | mm | 1100 | 1100 | ||
| 切削油箱体积 Cutting oil tank volume | L | 180 | 180 | ||
| 气源压力 Air pressure | Mpa | ≥0.5 | ≥0.5 | ||
| 净重 Net weight | Kg | 5000 | 5000 | ||
| 外形尺寸（长×宽×高）Dimensions(L×W×H) | mm | 2850X1600X2060 | 2850X1600X2060 | ||
注Notes：技术参数 如有变更，恕不另行通知。Technical parameters are subject to change without prior notice.
</table
</t
| 326F/386F系列 326F/386F series | ||
| 选配系统 OP system | SYNTEC 220TB | FANUC Oi-TF Plus |
| 电源 Power source | 380VAC | 200VAC |
| 侧铣动力头功率Cross live tool power | 1.7Kw | 1.2Kw |
| 侧铣动力头转速Cross live tool rev speed | 4500rpm | 4500rpm |
| 背面动力头功率Back live tool power | 1.7Kw | 1.2Kw |
| 背面动力头转速Back live tool rev speed | 4500rpm | 4500rpm |
| 进给电机功率 Feed motor power | 1.7Kw(Z1/Z2/X1/X2/Y1/Y2) | 1.2Kw(Z1/Z2/X1/X2/Y1/Y2) |
| 快速进给速度 Rapid feed speed | 24(Z1/Z2/X1/X2/Y1/Y2) | 24(Z1/Z2/X1/X2/Y
