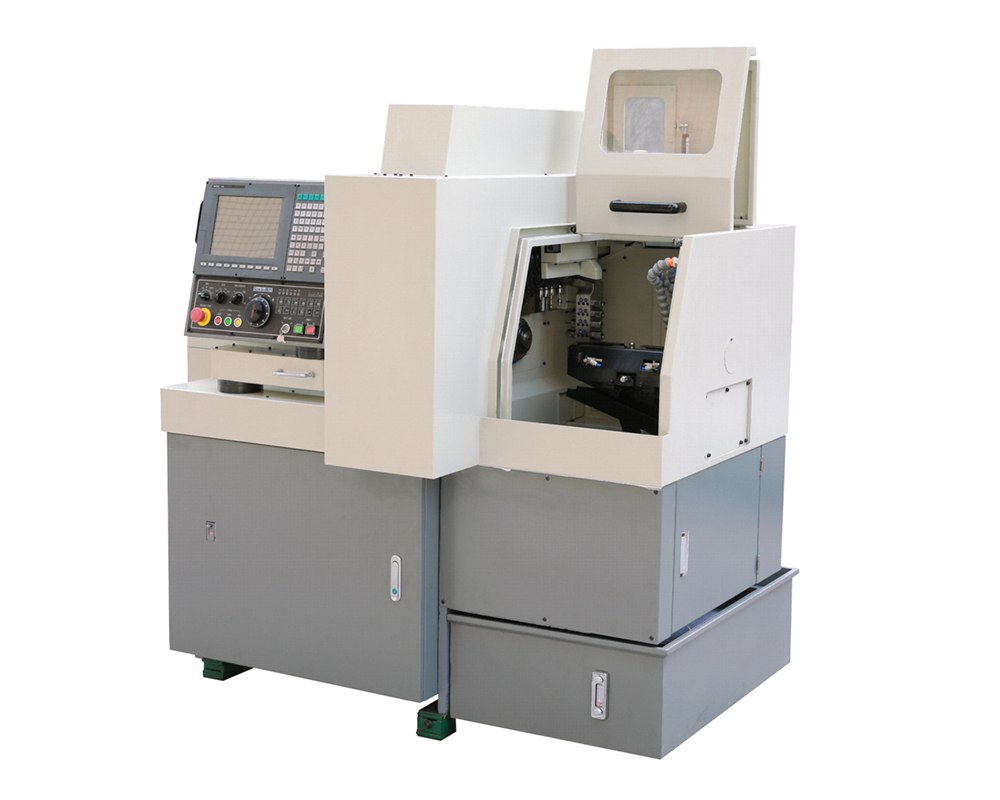

SZ-20C1 / SZ-20C2 / SZ-20C3
加工直径：φ3-φ20mm
产品描述
●标准瑞士三轴单主轴走心机，性能稳定，市场保有量大，性价比超高。
●采用高精度C3研磨级滚珠丝杠,P级精度导轨，快递移动速度可达30m/min。
●配置自主研发的风冷电主轴，内部采用高精度P4级角接触球轴承，确保刚性、精度及热稳定性。

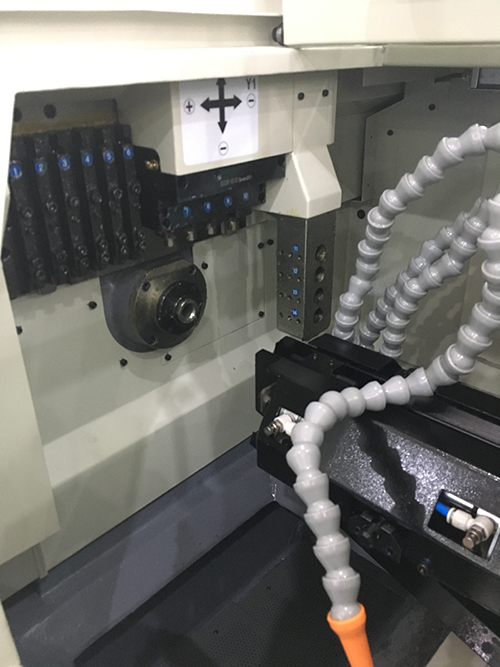

●横向排刀方式，排屑容易，刀架高刚性。
●支持车/铣/钻/攻牙/雕刻等，可一次完成多种复杂零件加工。
●采用花键轴同步导套模式，一次送料长度为240mm，保证长轴类零件精度稳定。
●采用长短一体型零件收集装置。
●标配日本三菱E80系统。
应用领域：5G天线/3C/电子接插件/蓝牙耳机/可穿戴设备/汽配/医疗器械/高端模型/打印机轴等。
咨询热线：0512-36825901
| 型号 Model | 硕方SZ-20C1 3轴，单主轴走心机 3 axis, single spindle | 硕方SZ-20C2 3轴，单主轴走心机 3 axis, single spindle | 硕方SZ-20C3 3轴，单主轴走心机 3 axis, single spindle | |||

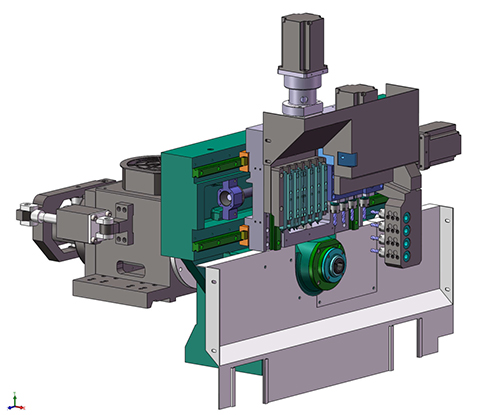

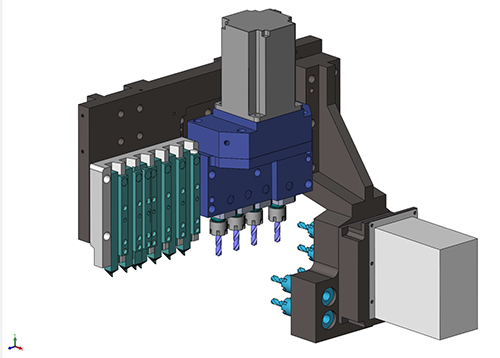

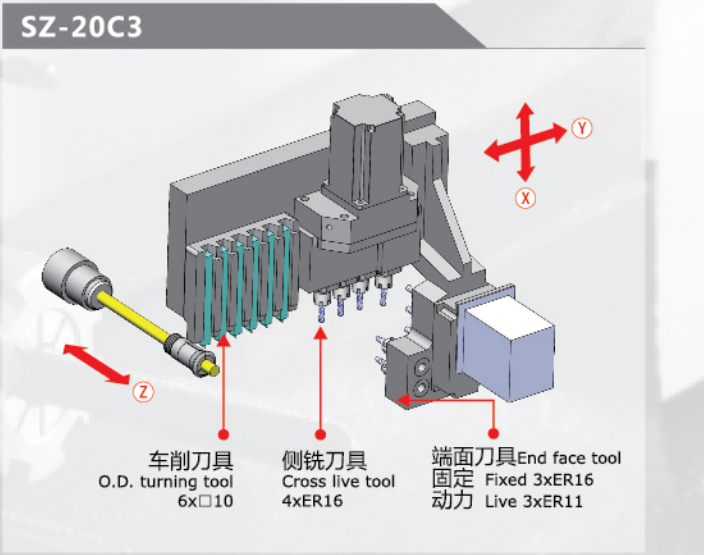

刀具排布简图 Cutting-tool layout sketch |  |  |  | |||
| NC装置 NC device | 三菱 Mitsubishi E80 | 三菱 Mitsubishi E80 | 三菱 Mitsubishi E80 | |||
| 电源 Power source | 200VAC | 200VAC | 200VAC | |||
| 机床额定功率 Lathe rated power | Kw | 7 | 7 | 7 | ||
| 加工范围 Machining range | 最大加工直径 Max machining dia. | mm | φ20 | φ20 | φ20 | |
主轴最大夹持直径 Main spindle max clamping dia. | mm | φ20 | φ20 | φ20 | ||
最大一次送料长度 Max feed length (once) | mm | Max 240 | Max 240 | Max 240 | ||
| 主轴 Main spindle | 主轴功 率Main spindle power | Kw | 2.2 | 2.2 | 2.2 | |
主轴最大通孔直径 Main spindle max through hole dia. | mm | Max φ21 | Max φ21 | Max φ21 | ||
C轴分度 C axis resolution | ° | C1 0.001° | C1 0.001° | C1 0.001° | ||
主轴转速 Main spindle rev speed | rpm | 100-7000 | 100-7000 | 100-7000 | ||
主轴最大行程 Main spindle max travel | 有导套 With guide bush | mm | 240 | 240 | 240 | |
| 最大刀具安装数量 Max tool installed qty. | pcs | 11 | 14 | 16 | ||
| 车削刀具 OD Turning tool | 数量×型号 Qty.×Model | 7×□12 | 6×□12 | 6×□12 | ||
| 侧铣刀具 Cross live tool | 数量×型号 Qty.×Model | - | 4×ER16 | 4×ER16 | ||
| 钻孔直径 Drilling dia. | mm | - | Max Φ10 | Max Φ10 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | - | Max M8 | Max M8 | |||
动力头转速 Live tool rev speed | rpm | - | Max 5000 | Max 5000 | ||
| 动力头功率 Live tool power | Kw | - | 1 | 1 | ||
| 端面刀具 End-face tool （主轴Main spindle） | 固定 Fixed | 数量×型号 Qty.×Model | 5×ER16 | 4×ER16 | 3×ER16 | |
| 钻孔直径 Drilling dia. | mm | Max φ10 | Max φ10 | Max φ10 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | Max M8 | |||
动力 Live | 数量×型号 Qty.×Model | - | - | 3×ER11 | ||
| 钻孔直径 Drilling dia. | mm | - | - | Max φ7 | ||
螺纹加工(攻丝/板牙) Tapping/Threading die dia. | - | - | Max M6 | |||
c | rpm | - | - | Max5000 | ||
| 动力头功率 Live tool power | Kw | - | - | 0.4 | ||
快速进给速度Rapid feed speed | m/mi | X:15m/min,X/Y:30m/min | X:15m/min,X/Y:30m/min | X:15m/min,X/Y:30m/min | ||
| 进给电机功率 Feed motor power | Kw | 1(Z/X/Y) | 1(Z/X/Y) | 1(Z/X/Y) | ||
| 切削油泵功率 Cutting oil pump power | Kw | 0.35 | 0.35 | 0.35 | ||
| 主轴冷却风扇功率 Main spindle cooling fan power | Kw | 0.04 | 0.04 | 0.04 | ||
| 润滑油泵功率 Lubricating oil pump power | Kw | 0.035 | 0.035 | 0.035 | ||
接料盒最大接料长度Max collecting length of workpieces collect box | mm | 50 | 50 | 50 | ||
主轴高度（主/背轴距离床身最底部）Main/sub spindle center to the bottom of lathe body | mm | 955 | 955 | 955 | ||
| 切削油箱体积 Cutting oil tank volume | L | 120 | 120 | 120 | ||
| 净重 Net weight | Kg | 1700 | 1700 | 1700 | ||
| 外形尺寸（长×宽×高）Dimensions(L×W×H) | mm | 1716×1410×1560 | 1716×1410×1560 | 1716×1410×1560 | ||
注：可选配新代、FANUC系统。
| 12C/20C系列 12C/20C series | ||
| 选配系统 OP system | SYNTEC 22TB | FANUC Oi-TF Plus |
| 电源 Power source | 380VAC | 200VAC |
| 动力头功率 Live tool power | 1Kw | 0.75Kw |
| 动力头转速 Live tool rev speed | 5000rpm | 4000rpm |
| 进给电机功率 Feed motor power | 1(Z/X/Y) | 0.75(Z/X/Y) |
| 快速进给速度 Rapid feed speed | 30(Z/Y) 15(X) | 30(Z/Y) 15(X) |
-
