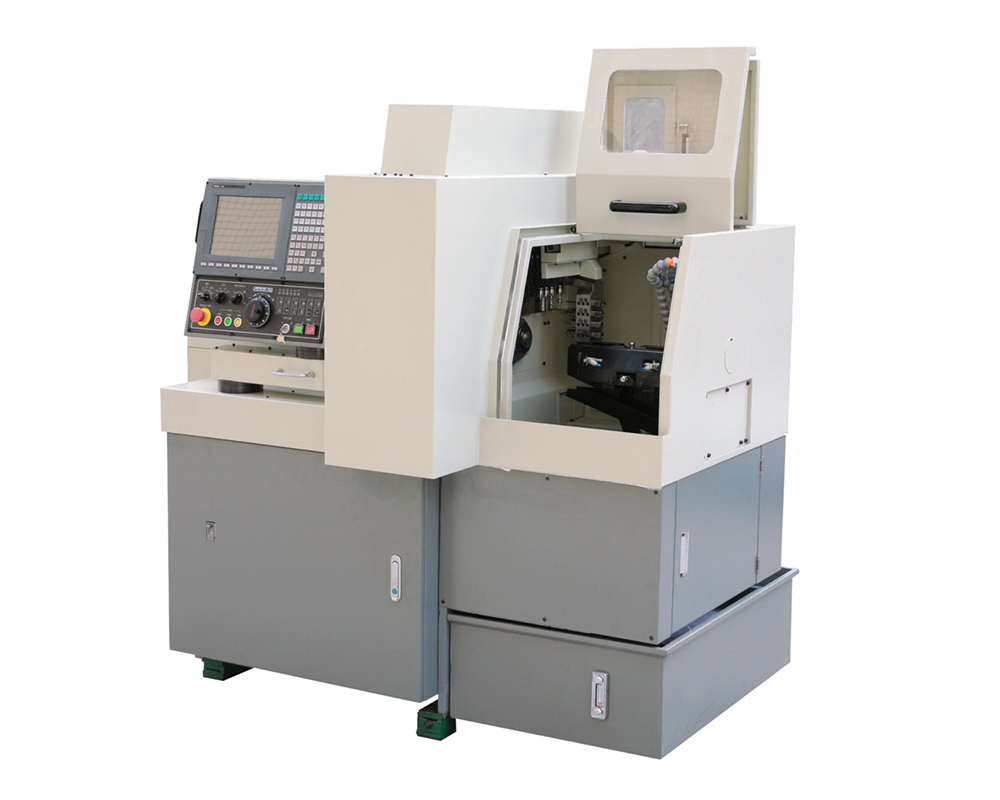

SZ-12C1 / SZ-12C2

加工直径:φ2-φ12mm

产品描述

●标准瑞士三轴单主轴走心机,性能稳定,市场保有量大,性价比超高。

●采用高精度C3研磨级滚珠丝杠,P级精度导轨,快递移动速度可达30m/min。

●配置自主研发的风冷电主轴,内部采用高精度P4级角接触球轴承,确保刚性、精度及热稳定性。

●横向排刀方式,排屑容易,刀架高刚性。

●支持车/铣/钻/攻牙/雕刻等,可一次完成多种复杂零件加工。

●采用花键轴同步导套模式,一次送料长度为120mm,保证长轴类零件精度稳定。

●采用长短一体型零件收集装置。

●标配日本三菱E80系统。

应用领域:5G/3C/电子接插件/钟表配件/医疗器械/测量探针/工业自动化等行业

咨询热线:0512-36825901



型号
Model
硕方SZ-12C2
3轴,单主轴走心机
3 axis, single spindle
硕方SZ-12C2
3轴,单主轴走心机
3 axis, single spindle

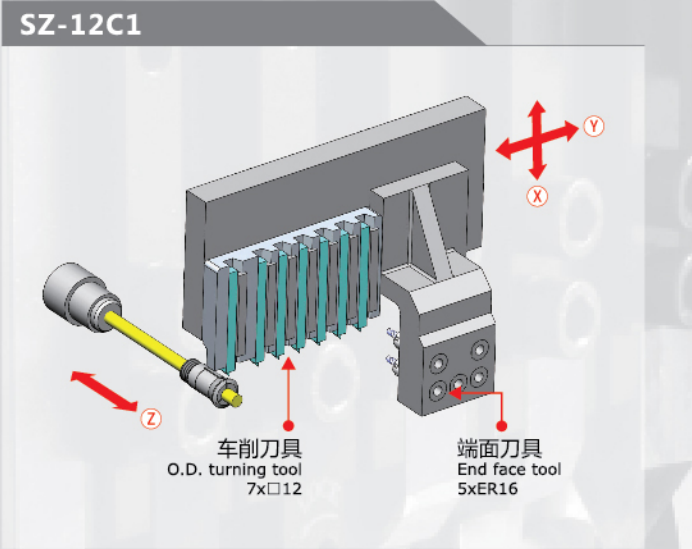

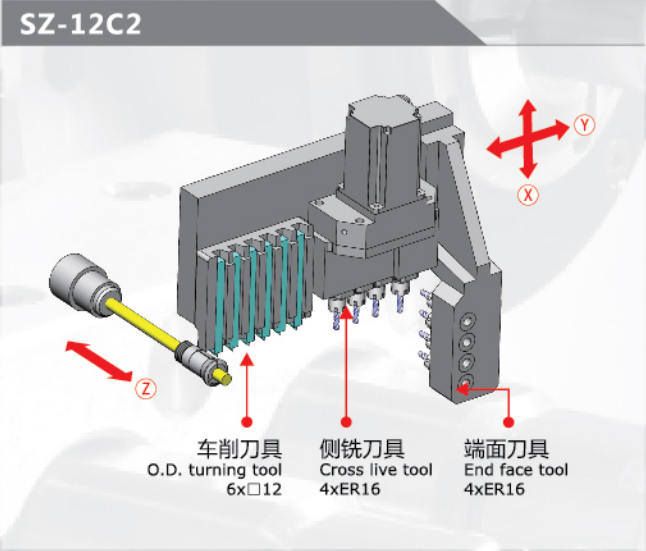

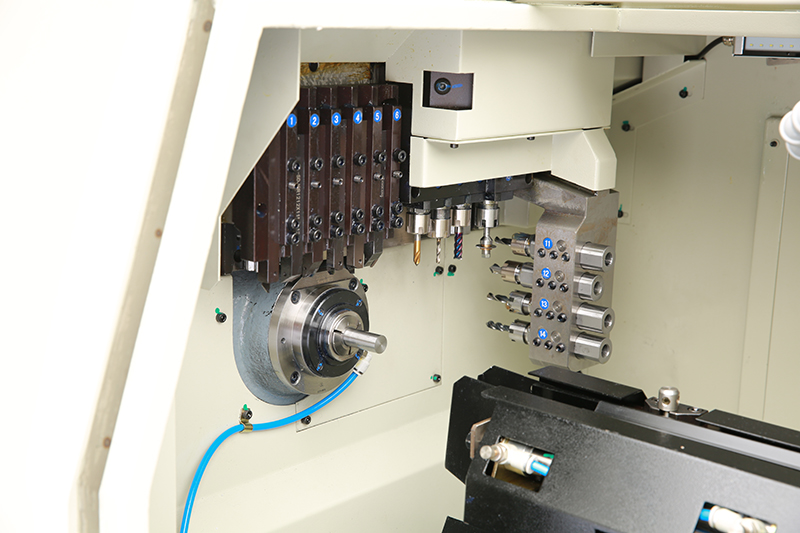

刀具排布简图
Cutting-tool layout sketch
NC装置   NC device三菱   Mitsubishi E80三菱   Mitsubishi E80
电源 Power source200VAC200VAC
机床额定功率 Lathe rated   powerKw77
加工范围
Machining range
最大加工直径
Max machining dia.
mmφ12φ12
主轴最大夹持直径
Main spindle max clamping dia.
mmφ12φ12
最大一次送料长度
Max feed length (once)
mmMax 120Max 120
主轴
Main spindle
主轴功率
Main spindle power
Kw1.51.5
主轴最大通孔直径
Main spindle max through hole dia.
mmMax φ13Max φ13
C轴分度
C axis resolution
°C1 0.001°C1 0.001°
主轴转速
Main spindle rev speed
rpm100-10000100-10000

主轴最大行程

Main spindle max travel

有导套 With guide bushmm240240
最大刀具安装数量 Max tool installed qty.pcs1414
车削刀具 OD Turning tool数量×型号 Qty.×Model7×□126×□10
侧铣刀具
Cross live tool
数量×型号 Qty.×Model
4×ER16
钻孔直径 Drilling dia.mm
Max Φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.

Max M8
动力头转速 Live tool rev speedrpm
Max 5000
动力头功率 Live tool powerKw
1
端面刀具
End-face tool(主轴Main spindle)
固定
    Fixed
数量×型号 Qty.×Model5×ER164×ER11
钻孔直径 Drilling dia.mmMax Φ10Max Φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M8Max M8
动力
Live
数量×型号 Qty.×Model--
钻孔直径 Drilling dia.mm--
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
--
动力头转速 Live tool rev speedrpm--
动力头功率 Live tool powerKw--
快速进给速度 Rapid feed speedm/min

X:15m/min,Z/Y:30m/min

X:15m/min,Z/Y:30m/min

进给电机功率 Feed motor powerKw1(Z/X/Y)1(Z/X/Y)
切削油泵功率 Cutting oil pump powerKw0.350.35
主轴冷却风扇功率 Main spindle cooling fan powerKw0.040.04
润滑油泵功率 Lubricating oil pump powerKw0.0350.035
接料盒最大接料长度
Max collecting length of workpieces collect box
mm5050
主轴高度(主/背轴距离床身最底部)
Main/sub spindle center to the bottom of lathe body
mm955955
切削油箱体积 Cutting oil tank volumeL120120
净重 Net weightKg16001600
外形尺寸(长×宽×高)Dimensions(L×W×H)mm1716×1410×15601716×1410×1560

注:可选配新代、FANUC系统。

12C/20C系列  12C/20C series

选配系统 OP systemSYNTEC 22TBFANUC Oi-TF Plus
电源 Power source380VAC200VAC
动力头功率 Live tool power1Kw0.75Kw
动力头转速 Live tool rev speed5000rpm4000rpm
进给电机功率 Feed motor power1(Z/X/Y)0.75(Z/X/Y)
快速进给速度 Rapid feed speed30(Z/Y)
15(X)
30(Z/Y)
15(X)
