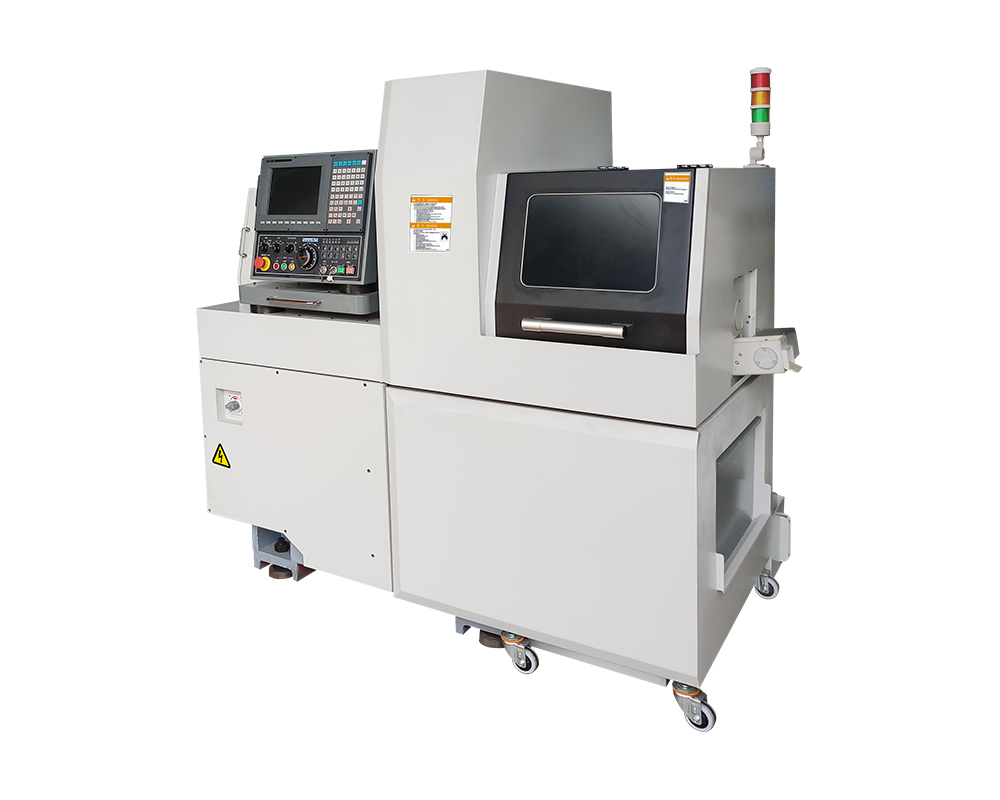

SZ-12E2

超高性价比的三轴经济型走心机,内藏式油冷电主轴,有导套无导套互换,超精密紧凑型排刀结构,尤其适合高精密细小零部件的加工(直径Φ12mm以内)

产品描述

产品特点:超高性价比的三轴经济型走心机,内藏式油冷电主轴,有导套无导套互换,超精密紧凑型排刀结构,尤其适合高精密细小零部件的加工(直径Φ12mm以内);

应用领域:5G/3C/电子接插件/蓝牙耳机/钟表配件/医疗器械/测量探针/工业自动化等行业

咨询热线:0512-36825901

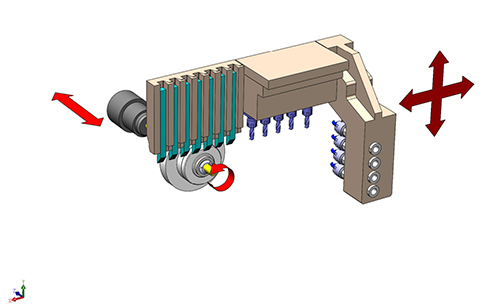

12E 简化 刀具布局图


12E 简化 刀具布局图.jpg

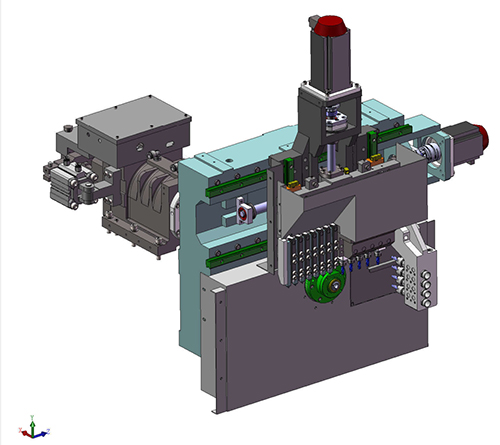

12E2样本用刀具排布图(3D)



                型号                 SZ-12E2(3轴、单主轴)
                刀具排布简图
                NC装置                新代21TB
                机床额定功率                 Kw                8
                加工范围                最大加工直径                mm                φ12
                主轴最大夹持直径                mm                φ12
                最大一次送料长度                mm                205
                                 主轴最大通孔直径                mm                 φ13
                C轴分度                °                C1 0.001°
                主/背轴转速                rpm                Max12000
                主轴最大行程                有导套                 mm                205
                无导套                 mm                308
                最大刀具安装数量                 pcs                16
                车削刀具                 数量×型号                 7ר10
                侧铣刀具                数量×型号                 5×ER11
                钻孔直径                 mm                Max Φ7
                螺纹加工(攻丝/板牙)                Max M6
                动力头转速                 rpm                Max 5000
                动力头功率                 Kw                1
                端面刀具                固定                数量×型号                4×ER16
                钻孔直径                 mm                Max φ10
                螺纹加工(攻丝/板牙)                 Max M8
                快速进给速度                m/min                30(Z/Y)15(X)
                切削油泵功率                 Kw                0.35
                冷却油泵功率                 Kw                0.12
                润滑油泵功率                 Kw                0.004
                主轴高度(主/背轴距离床身最底部)                mm                990
                切削油箱体积                 L                100
                净重                 Kg                1910
                外形尺寸(长×宽×高)                mm                1914×1313×1708

备注:以上电机参数为新代配置参数大小,如需咨询其他系统配置请与我司电话联系索取。

硕方精密机械优势
  • 高效的自主研发团队

    硕方拥有一支高水平的研发团队,在国内率先研发出走心机用电主轴系列,并取得多项发明及专利,从而打破国外垄断,并逐步取代进口的同类产品

  • 先进的加工设备

    “工欲善其事,必先利其器”。硕方拥有精密的智能化加工母机,确保产品的零部件具备高精度。分别是:三菱五面体加工中心、大隈卧式加工中心、大隈立式加工中心、哈斯立式加工中心、建德平面磨床等先进的加工母机

  • 严谨的制造过程

    为保证产品装配过程的质量,硕方实行标准化的制造,将产品过程检验纳入工序过程。
    为保证产品装配及加工精度的稳定性、一致性,我司所有生产、装配车间均为恒温恒湿环境。

  • 卓越的生产工艺

    为确保每一台硕方机床达到最高精度标准、稳定性以及精度保持性,从床身结构件铸造、铸件热时效处理、零部件高精密加工、关键部位高频淬火,到装配前关键零件高清洁度清洗,精密组件无尘装配,均采用先进的生产工艺,以使机床呈现卓越的性能表现。

  • 高精密检测仪器

    硕方制定并严苛执行质量管控标准,45个检测项目,632个品质管控要点,48小时高速全行程载荷加工测试。采用全球顶级精密检测设备,确保机床所有细节的精准控制

  • 全面的服务体系

    秉承“一切为了客户”的经营理念,售后服务部始终贯彻快速响应、及时处理、彻底解决的服务宗旨!
