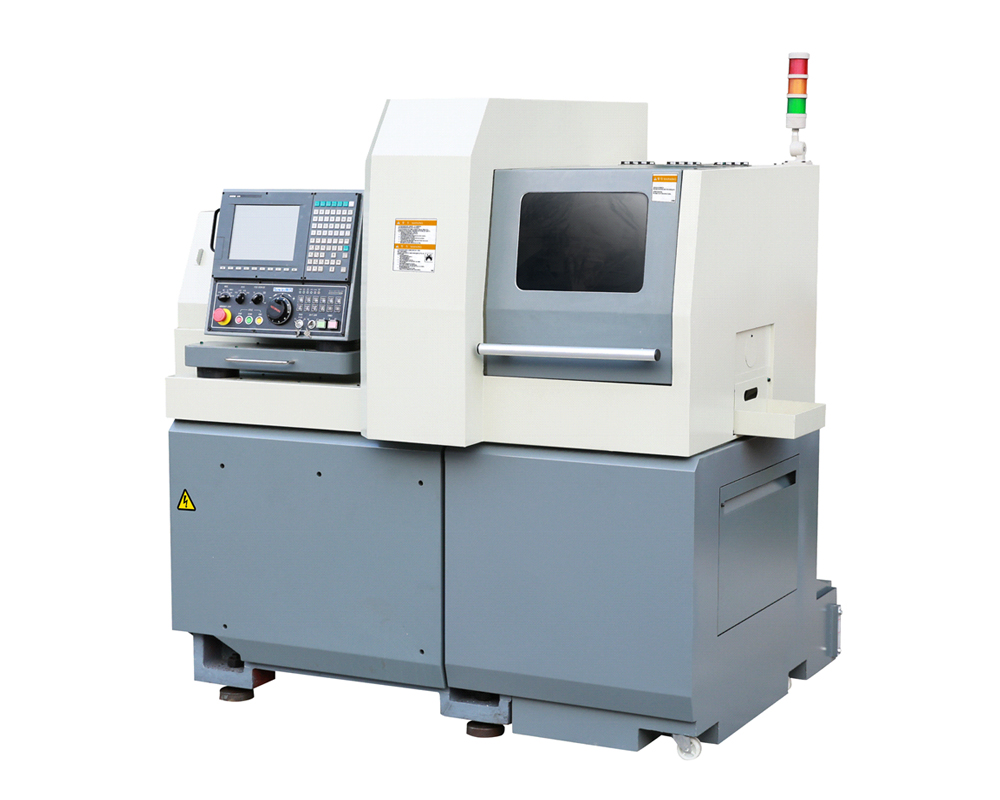

SZ-20E2 / SZ-20E3
加工直径：φ3-φ20mm
产品描述
●全新升级EN系列单主轴走心机，更高刚性！更高稳定性！
●兼并走心和走刀（有导套模式和无导套模式）两种加工模式，切换简便。
●模块化设计，可装载刀具种类丰富。
●最大加工直径20mm/26mm（20型最大20mm,25型最大26mm）
●主轴采用高速电主轴，其电磁能直接转化为机械能，无转递功率损耗，并且实现了主轴的高转速，两端功率曲线实现了低速高扭矩输出。
●采用全新热源冷却方案，对电主轴和动力头采用集中冷却，电柜使用热交换器降低温升。
应用领域：5G/3C/电子接插件/蓝牙耳机/钟表配件/医疗器械/测量探针/工业自动化等行业
咨询热线：0512-36825901
刀具布局图
| 型号 Model | 硕方SZ-20E2 3轴，单主轴走心机 3 axis, single spindle | 硕方SZ-20E3 3轴，单主轴走心机 3 axis, single spindle | |||
| 刀具排布简图 Cutting-tool layout sketch |  |  | |||
| NC装置 NC device | 三菱 Mitsubishi E80 | 三菱 Mitsubishi E80 | |||
| 电源 Power source | 200VAC | 200VAC | |||
| 机床额定功率 Lathe rated power | Kw | 8 | 8 | ||
| 加工范围 Machining range | 最大加工直径 Max machining dia. | mm | φ20 | ||
主轴最大夹持直径 Main spindle max clamping dia. | mm | φ20 | |||
最大一次送料长度 Max feed length (once) | mm | Max 240 | |||
| 主轴 Main spindle | 主轴功率 Main spindle power | Kw | 2.2/3.7 | ||
主轴最大通孔直径 Main spindle max through hole dia. | mm | Max φ27 | |||
C轴分度 C axis resolution | ° | C1 0.001° | |||
主轴转速 Main spindle rev speed | rpm | Max10000 | |||
| 主轴最大行程 Main spindle max travel | 有导套 With guide bush | mm | 240 | ||
| 无导套 Non guide bush | mm | 2.5D | |||
| 最大刀具安装数量 Max tool installed qty. | pcs | 14 | 16 | ||
| 车削刀具 OD Turning tool | 数量×型号 Qty.×Model | 6×□12 | |||
| 侧铣刀具 Cross live tool | 数量×型号 Qty.×Model | 4×ER16 | |||
| 钻孔直径 Drilling dia. | mm | Max Φ10 | |||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | ||||
| 动力头转速 Live tool rev speed | rpm | Max 5000 | |||
| 动力头功率 Live tool power | Kw | 1 | |||
端面刀具 End-face tool （主轴Main spindle） | 固定 Fixed | 数量×型号 Qty.×Model | 4×ER16 | 3×ER16 | |
| 钻孔直径 Drilling dia. | mm | Max φ10 | Max φ10 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
| 动力 Live | 数量×型号 Qty.×Model | - | 3×ER16 | ||
| 钻孔直径 Drilling dia. | mm | - | Max φ8 | ||
| 螺纹加工(攻丝/板牙) Tapping/Threading die dia. | - | Max M6 | |||
| 动力头转速 Live tool rev speed | rpm | - | Max5000 | ||
| 动力头功率 Live tool power | Kw | - | 0.4 | ||
| 快速进给速度 Rapid feed speed | m/min | 30(Z/Y) 24(X) | |||
| 进给电机功率 Feed motor power | Kw | 1(Z/X/Y) | |||
| 切削油泵功率 Cutting oil pump power | Kw | 0.4 | |||
主/背轴冷却油泵功率 Main/sub spindle cooling oil pump power | Kw | 1.2 | |||
| 润滑油泵功率 Lubricating oil pump power | Kw | 0.035 | |||
接料盒最大接料长度 Max collecting length of workpieces collect box | mm | 50 | |||
| 主轴高度（主/背轴距离床身最底部） Main/sub spindle center to the bottom of lathe body | mm | 1050 | |||
| 切削油箱体积 Cutting oil tank volume | L | 150 | |||
| 净重 Net weight | Kg | 1950 | |||
| 外形尺寸（长×宽×高）Dimensions(L×W×H) | mm | 1868×1302×1738 | |||
注：可选配新代、FANUC系统。
| 20/25系列 20/25 series | ||
| 选配系统 OP system | SYNTEC 22TB/220TB | FANUC Oi-TF Plus |
| 电源 Power source | 380VAC | 200VAC |
| 动力头功率 Live tool power | 1Kw | 0.75Kw |
| 动力头转速 Live tool rev speed | 5000rpm | 4000rpm |
| 进给电机功率 Feed motor power | 1.0Kw(Z1/Z2/X1/X2/Y1)0.4（Y2） | 0.75Kw(Z1/Z2/X1/X2/Y)0.5（Y2） |
| 快速进给速度 Rapid feed speed | 30(Z1/Z2/X2/Y) 24(X1),15（Y2） | 30(Z1/Z2/X2/Y) 24(X1),15（Y2） |
-
