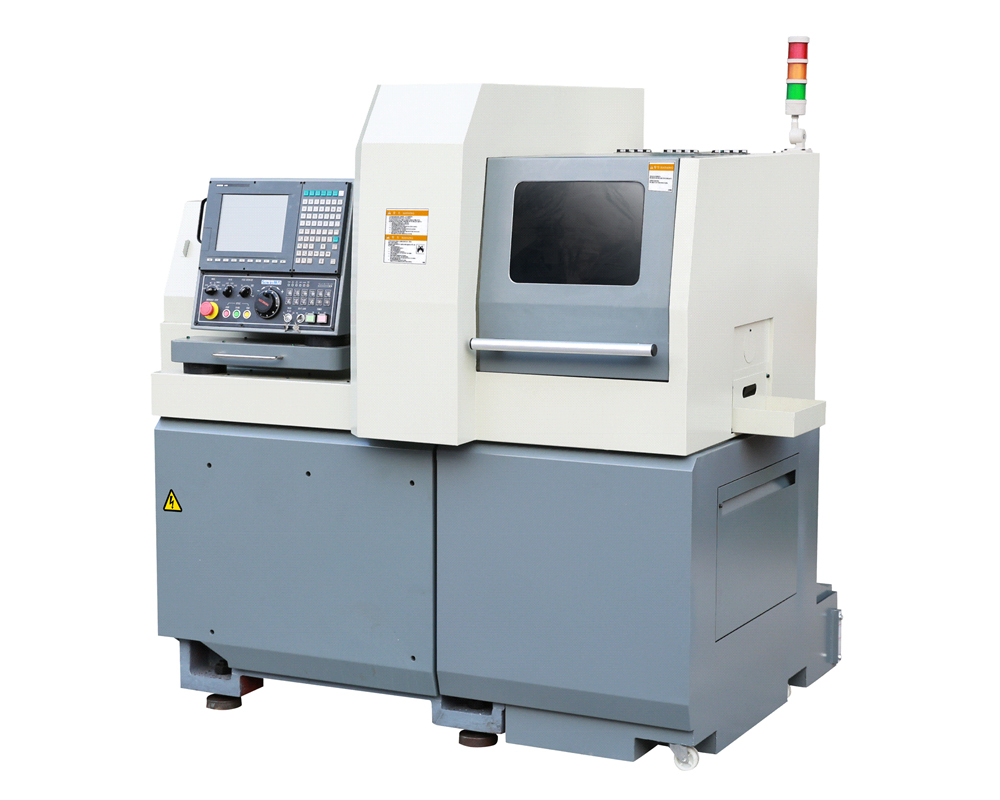

SZ-25E2 / SZ-25E3
加工直径:φ3-φ25mm

产品描述
●全新升级E系列单主轴走心机,更高刚性!更高稳定性!

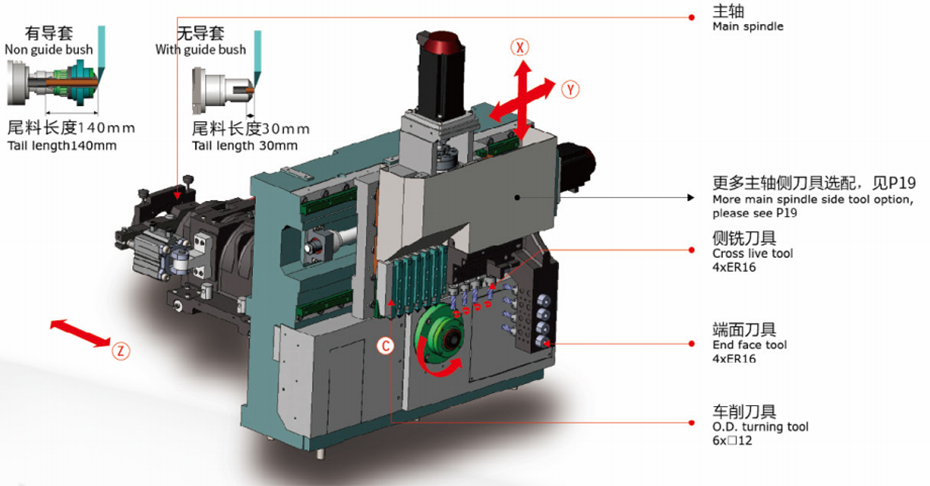

●兼并走心和走刀(有导套模式和无导套模式)两种加工模式,切换简便。

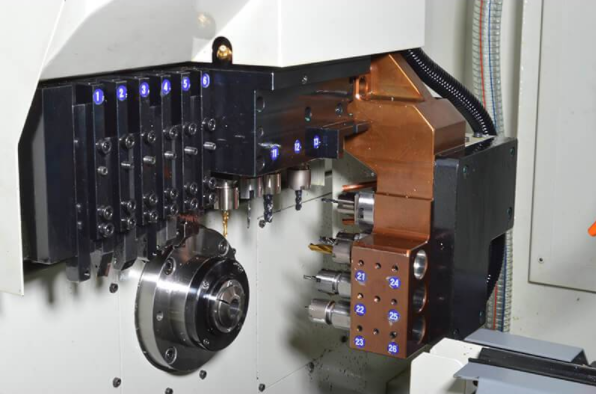

●模块化设计,可装载刀具种类丰富。
●最大加工直径20mm/26mm(20型最大20mm,25型最大26mm)

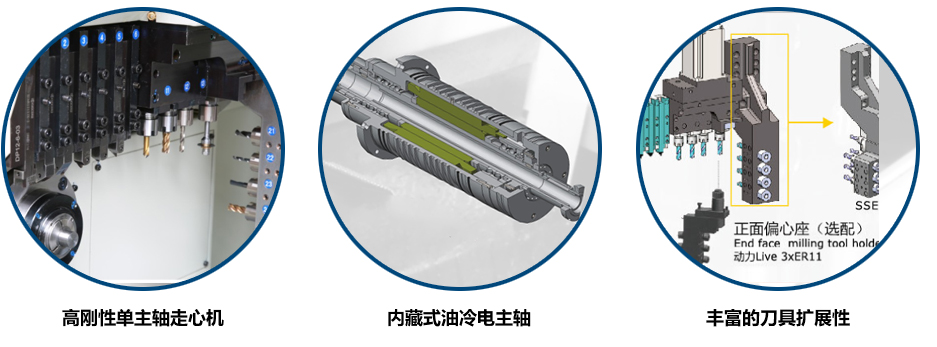

●主轴采用高速电主轴,其电磁能直接转化为机械能,无转递功率损耗,并且实现了主轴的高转速,两端功率曲线实现了低速高扭矩输出。
●采用全新热源冷却方案,对电主轴和动力头采用集中冷却,电柜使用热交换器降低温升。
应用领域:5G/3C/电子接插件/蓝牙耳机/钟表配件/医疗器械/测量探针/工业自动化等行业
咨询热线:0512-36825901
型号 Model | 硕方SZ-25E2 3轴,单主轴走心机 3 axis, single spindle | 硕方SZ-25E3 3轴,单主轴走心机 3 axis, single spindle | |||

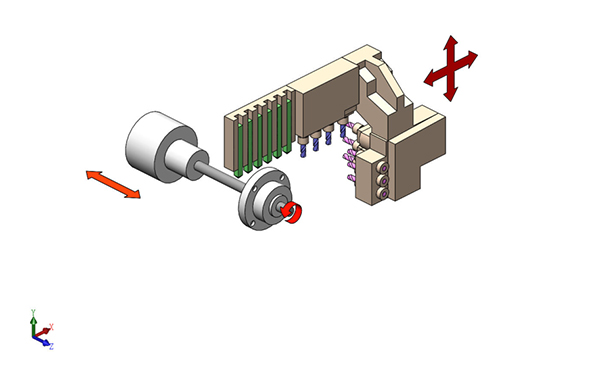

刀具排布简图 Cutting-tool layout sketch | ![]() | ![]() | |||
NC装置 NC device | 三菱 Mitsubishi E80 | 三菱 Mitsubishi E80 | |||
电源 Power source | 200VAC | 200VAC | |||
机床额定功率 Lathe rated power | Kw | 8 | 8 | ||
加工范围 Machining range | 最大加工直径 Max machining dia. | mm | φ26 | ||
主轴最大夹持直径 Main spindle max clamping dia. | mm | φ26 | |||
最大一次送料长度 Max feed length (once) | mm | Max 240 | |||
主轴 Main spindle | 主轴功率 Main spindle power | Kw | 2.2/3.7 | ||
主轴最大通孔直径 Main spindle max through hole dia. | mm | Max φ27 | |||
C轴分度 C axis resolution | ° | C1 0.001° | |||
主轴转速 Main spindle rev speed | rpm | Max10000/12000 | |||
主轴最大行程 Main spindle max travel | 有导套 With guide bush | mm | 240 | ||
无导套 Non guide bush | mm | 2.5D | |||
最大刀具安装数量 Max tool installed qty. | pcs | 14 | 16 | ||
车削刀具 OD Turning tool | 数量×型号 Qty.×Model | 6×□12 | |||
侧铣刀具 Cross live tool | 数量×型号 Qty.×Model | 4×ER16 | |||
钻孔直径 Drilling dia. | mm | Max Φ10 | |||
螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | ||||
动力头转速 Live tool rev speed | rpm | Max 5000 | |||
动力头功率 Live tool power | Kw | 1 | |||
端面刀具 End-face tool (主轴Main spindle) | 固定 Fixed | 数量×型号 Qty.×Model | 4×ER16 | 3×ER16 | |
钻孔直径 Drilling dia. | mm | Max φ10 | Max φ10 | ||
螺纹加工(攻丝/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
动力 Live | 数量×型号 Qty.×Model | - | 3×ER16 | ||
钻孔直径 Drilling dia. | mm | - | Max φ8 | ||
螺纹加工(攻丝/板牙) Tapping/Threading die dia. | - | Max M6 | |||
动力头转速 Live tool rev speed | rpm | - | Max5000 | ||
动力头功率 Live tool power | Kw | - | 0.4 | ||
快速进给速度 Rapid feed speed | m/min | 30(Z/Y) 24(X) | |||
进给电机功率 Feed motor power | Kw | 1(Z/X/Y) | |||
切削油泵功率 Cutting oil pump power | Kw | 0.4 | |||
主/背轴冷却油泵功率 Main/sub spindle cooling oil pump power | Kw | 1.2 | |||
润滑油泵功率 Lubricating oil pump power | Kw | 0.035 | |||
接料盒最大接料长度 Max collecting length of workpieces collect box | mm | 50 | |||
主轴高度(主/背轴距离床身最底部) Main/sub spindle center to the bottom of lathe body | mm | 1050 | |||
切削油箱体积 Cutting oil tank volume | L | 150 | |||
净重 Net weight | Kg | 1950 | |||
外形尺寸(长×宽×高)Dimensions(L×W×H) | mm | 1868×1302×1738 |
注:可选配新代、FANUC系统。
20/25系列 20/25 series | ||
选配系统 OP system | SYNTEC 22TB/220TB | FANUC Oi-TF Plus |
电源 Power source | 380VAC | 200VAC |
动力头功率 Live tool power | 1Kw | 0.75Kw |
动力头转速 Live tool rev speed | 5000rpm | 4000rpm |
进给电机功率 Feed motor power | 1.0Kw(Z1/Z2/X1/X2/Y1)0.4(Y2) | 0.75Kw(Z1/Z2/X1/X2/Y)0.5(Y2) |
快速进给速度 Rapid feed speed | 30(Z1/Z2/X2/Y) 24(X1),15(Y2) | 30(Z1/Z2/X2/Y) 24(X1),15(Y2) |
-
