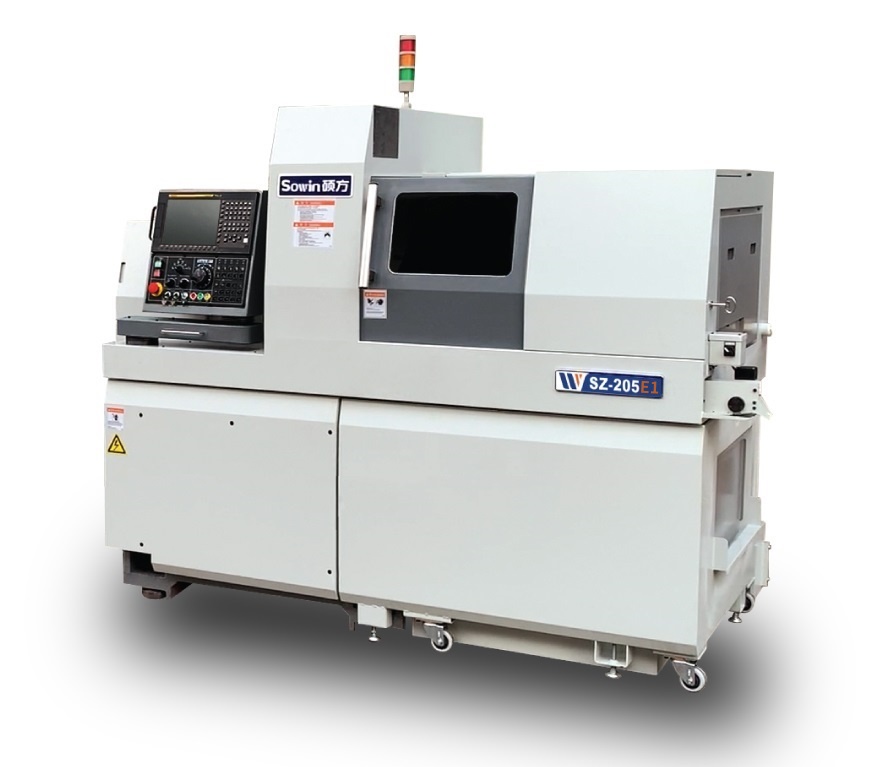

SZ-205E1 / SZ-205E2

高精密、高刚性、高稳定性、主轴侧铣及副轴端面动力头配置灵活,可满足多领域行业客户高精密、高难度复杂产品的加工需求

产品描述

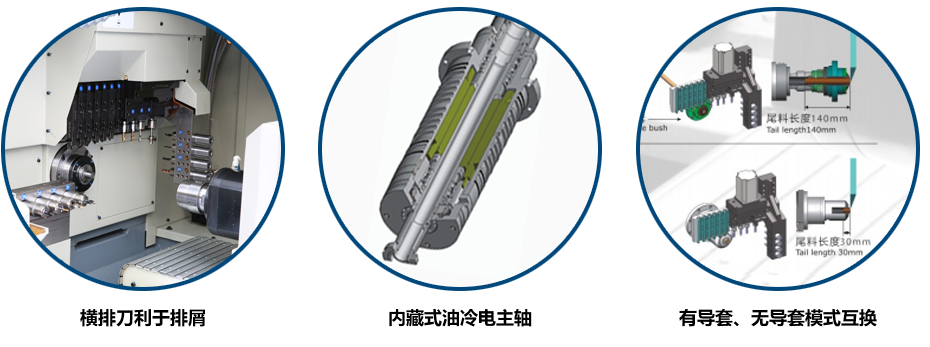

产品特点:高精密、高刚性、高稳定性、主轴侧铣及副轴端面动力头配置灵活,可满足多领域行业客户高精密、高难度复杂产品的加工需求,内藏式油冷电主轴,有导套无导套互换,模块化结构、兼容性强,超高性价比的五轴走心机

应用领域:5G/智能家电/电动工具/渔具/消费电子/医疗器械/新能源汽车/国防军工等行业。

咨询热线:0512-36825901

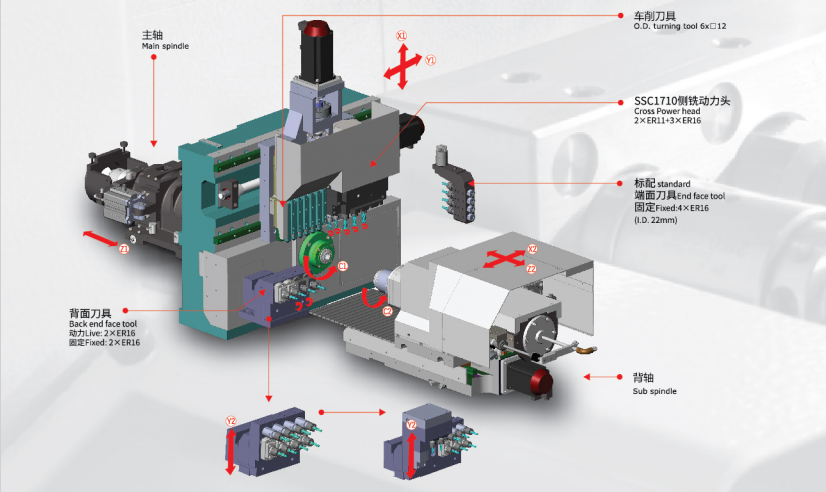

刀具排布图


SZ-255E1 -255E2-1.jpg


                型号                 SZ-205E1(5轴、双主轴)                SZ-205E2(5轴、双主轴)
                刀具排布简图
                NC装置                新代220TB
                机床额定功率                 Kw                11
                加工范围                最大加工直径                mm                φ20
                主轴最大夹持直径                mm                φ20
                最大一次送料长度                mm                Max 240
                                 主轴最大通孔直径                mm                Max Φ27
                C轴分度                °                C1/C2 0.001°
                主/背轴转速                rpm                Max10000/12000
                背轴最大夹持直径                mm                 Maxφ20
                背轴最大通孔直径                mm                 Maxφ27
                主轴最大行程                有导套                 mm                240
                无导套                 mm                355
                最大刀具安装数量                 pcs                22
                车削刀具                 数量×型号                 6ר12
                侧铣刀具                数量×型号                 4×ER16
                钻孔直径                 mm                Max Φ10
                螺纹加工(攻丝/板牙)                Max M8
                动力头转速                 rpm                Max 5000
                动力头功率                 Kw                1
                端面刀具                固定                数量×型号                4×ER16
                钻孔直径                 mm                Max φ10
                螺纹加工(攻丝/板牙)                 Max M8
                背面刀具                固定                数量×型号                 4×ER16                2×ER16
                钻孔直径                 mm                Max φ10                Max φ10
                螺纹加工(攻丝/板牙)                 Max M8                Max M8
                动力                 数量×型号                 -                2×ER16
                钻孔直径                mm                -                Max φ8
                螺纹加工(攻丝/板牙)                -                Max M6
                快速进给速度                m/min                30(Z1/Z2/X2/Y)24(X1)
                切削油泵功率                 Kw                0.75
                主/背轴冷却油泵功率                 Kw                0.12
                润滑油泵功率                 Kw                0.004
                接料盒最大接料长度                mm                90
                主轴高度(主/背轴距离床身最底部)                mm                1050
                切削油箱体积                 L                180
                净重                 Kg                2300
                外形尺寸(长×宽×高)                mm                2178×1278×1780

备注:以上电机参数为新代配置参数大小,如需咨询其他系统配置请与我司电话联系索取。


硕方精密机械优势
  • 高效的自主研发团队

    硕方拥有一支高水平的研发团队,在国内率先研发出走心机用电主轴系列,并取得多项发明及专利,从而打破国外垄断,并逐步取代进口的同类产品

  • 先进的加工设备

    “工欲善其事,必先利其器”。硕方拥有精密的智能化加工母机,确保产品的零部件具备高精度。分别是:三菱五面体加工中心、大隈卧式加工中心、大隈立式加工中心、哈斯立式加工中心、建德平面磨床等先进的加工母机

  • 严谨的制造过程

    为保证产品装配过程的质量,硕方实行标准化的制造,将产品过程检验纳入工序过程。
    为保证产品装配及加工精度的稳定性、一致性,我司所有生产、装配车间均为恒温恒湿环境。

  • 卓越的生产工艺

    为确保每一台硕方机床达到最高精度标准、稳定性以及精度保持性,从床身结构件铸造、铸件热时效处理、零部件高精密加工、关键部位高频淬火,到装配前关键零件高清洁度清洗,精密组件无尘装配,均采用先进的生产工艺,以使机床呈现卓越的性能表现。

  • 高精密检测仪器

    硕方制定并严苛执行质量管控标准,45个检测项目,632个品质管控要点,48小时高速全行程载荷加工测试。采用全球顶级精密检测设备,确保机床所有细节的精准控制

  • 全面的服务体系

    秉承“一切为了客户”的经营理念,售后服务部始终贯彻快速响应、及时处理、彻底解决的服务宗旨!
