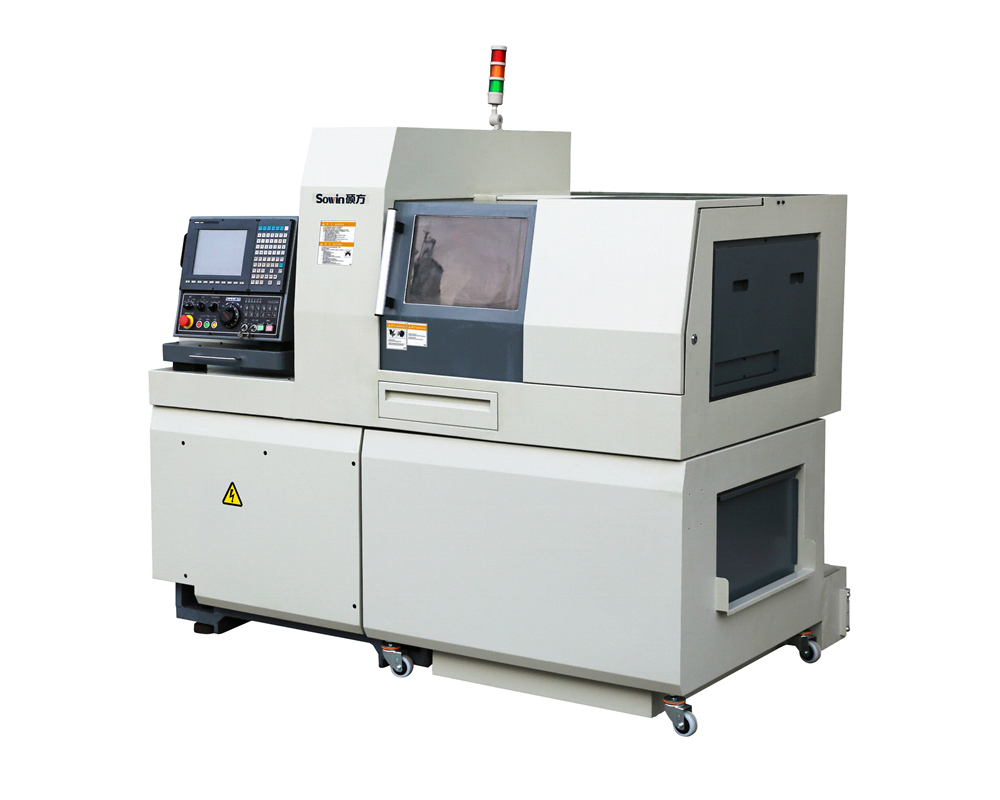

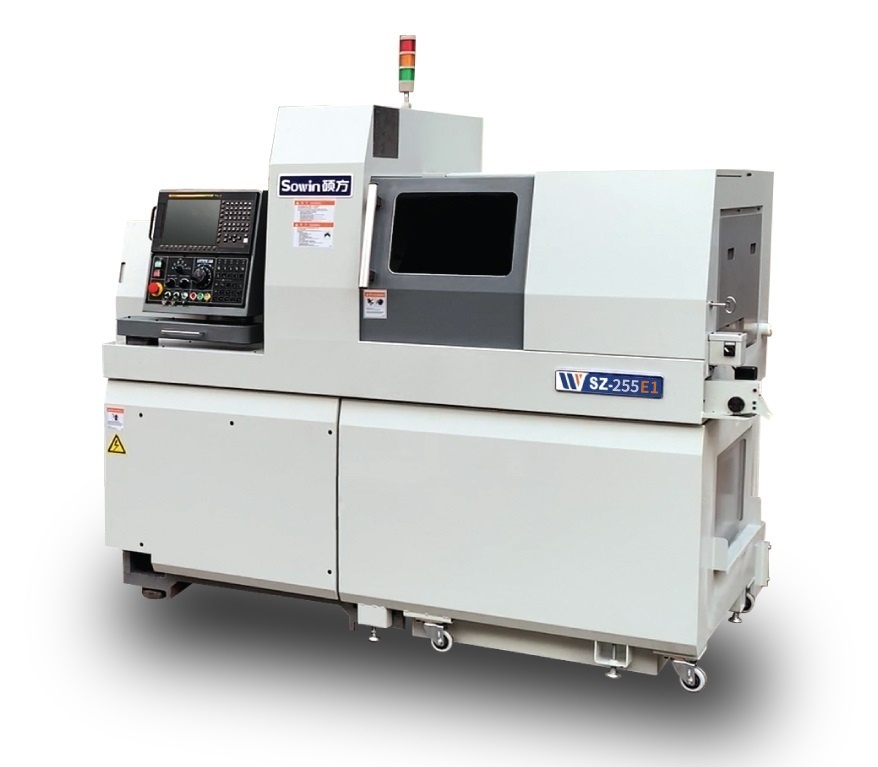

SZ-255E1 / 255E2

高精密、高刚性、高稳定性、主轴侧铣及副轴端面动力头配置灵活

产品描述

产品特点:高精密、高刚性、高稳定性、主轴侧铣及副轴端面动力头配置灵活,可满足多领域行业客户高精密、高难度复杂产品的加工需求,内藏式油冷电主轴,有导套无导套互换,模块化结构、兼容性强,超高性价比的五轴走心机

应用领域:5G/智能家电/电动工具/渔具/消费电子/医疗器械/新能源汽车/国防军工等行业。

咨询热线:0512-36825901

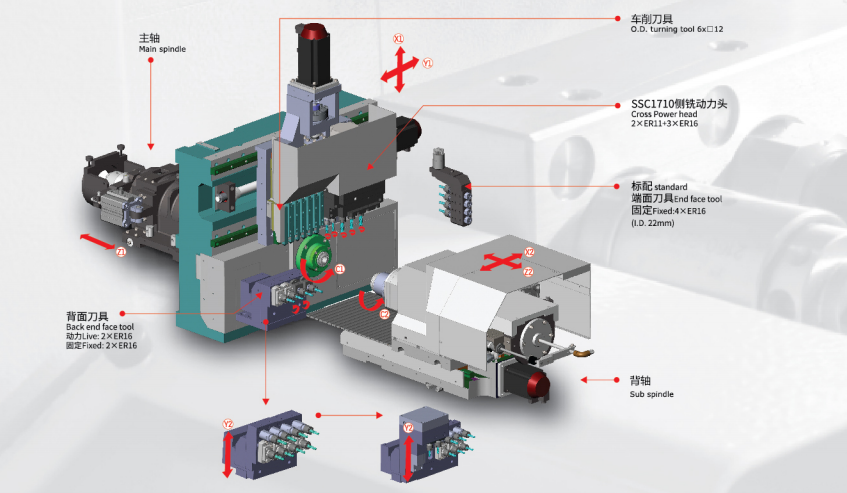

刀具排布图


SZ-255E1 -255E2-1.jpg



                        型号

                    SZ-255E1(5轴、双主轴)                    SZ-255E2(5轴、双主轴)

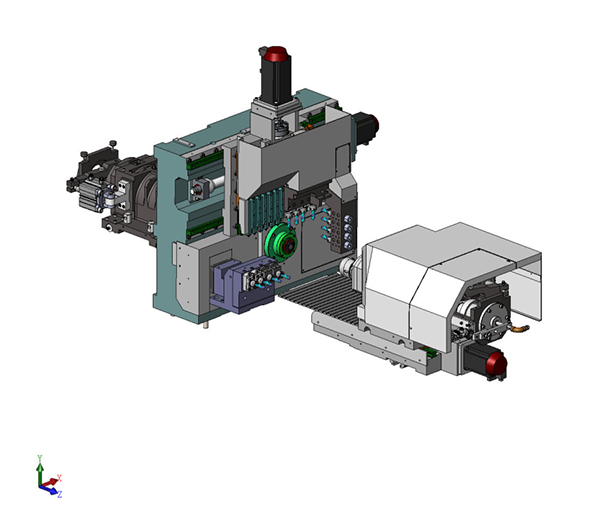

                    刀具排布简图SZ-255E1 -255E2-2.jpg255E2.jpg
                    NC装置                    新代220TB
                    机床额定功率                     Kw                    11
                    加工范围                    最大加工直径                    mm                    φ25
                    主轴最大夹持直径                    mm                    φ25
                    最大一次送料长度                    mm                    Max 240
                                         主轴最大通孔直径                    mm                    Max Φ27
                    C轴分度                    °                    C1/C2 0.001°
                    主/背轴转速                    rpm                    Max10000/12000
                    背轴最大夹持直径                    mm                     Maxφ25
                    背轴最大通孔直径                    mm                     Maxφ27
                    主轴最大行程                    有导套                     mm                    240
                    无导套                     mm                    355
                    最大刀具安装数量                     pcs                    22
                    车削刀具                     数量×型号                     6ר12
                    侧铣刀具                    数量×型号                     4×ER16
                    钻孔直径                     mm                    Max Φ10
                    螺纹加工(攻丝/板牙)                    Max M8
                    动力头转速                     rpm                    Max 5000
                    动力头功率                     Kw                    1
                    端面刀具                    固定                    数量×型号                    4×ER16
                    钻孔直径                     mm                    Max φ10
                    螺纹加工(攻丝/板牙)                     Max M8
                    背面刀具                    固定                    数量×型号                     4×ER16                    2×ER16
                    钻孔直径                     mm                    Max φ10                    Max φ10
                    螺纹加工(攻丝/板牙)                     Max M8                    Max M8
                    动力                     数量×型号                     -                    2×ER16
                    钻孔直径                    mm                    -                    Max φ8
                    螺纹加工(攻丝/板牙)                    -                    Max M6
                    快速进给速度                    m/min                    30(Z1/Z2/X2/Y)24(X1)
                    切削油泵功率                     Kw                    0.75
                    主/背轴冷却油泵功率                     Kw                    0.12
                    润滑油泵功率                     Kw                    0.004
                    接料盒最大接料长度                    mm                    90
                    主轴高度(主/背轴距离床身最底部)                    mm                    1050
                    切削油箱体积                     L                    180
                    净重                     Kg                    2300
                    外形尺寸(长×宽×高)                    mm                    2178×1278×1780



备注:以上电机参数为新代配置参数大小,如需咨询其他系统配置请与我司电话联系索取。
